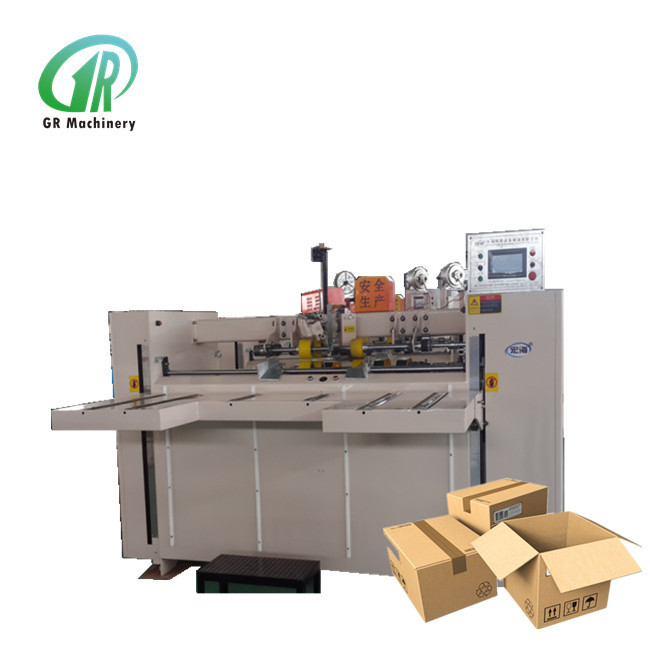

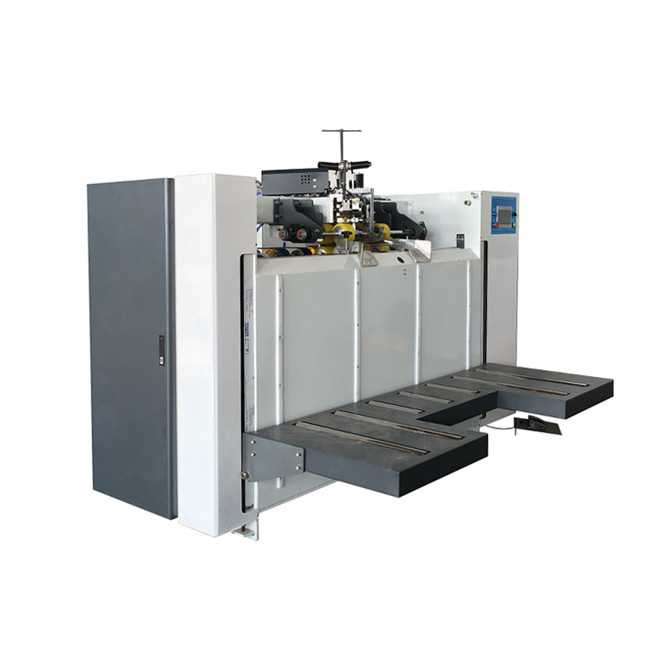

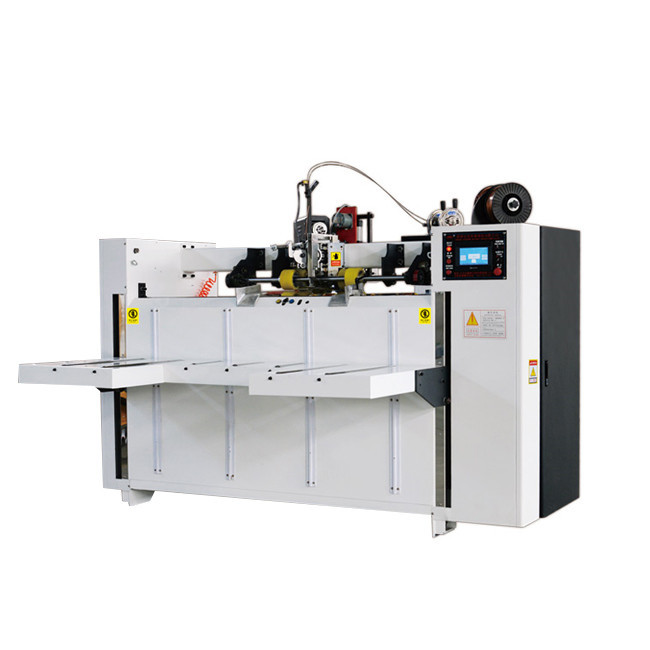

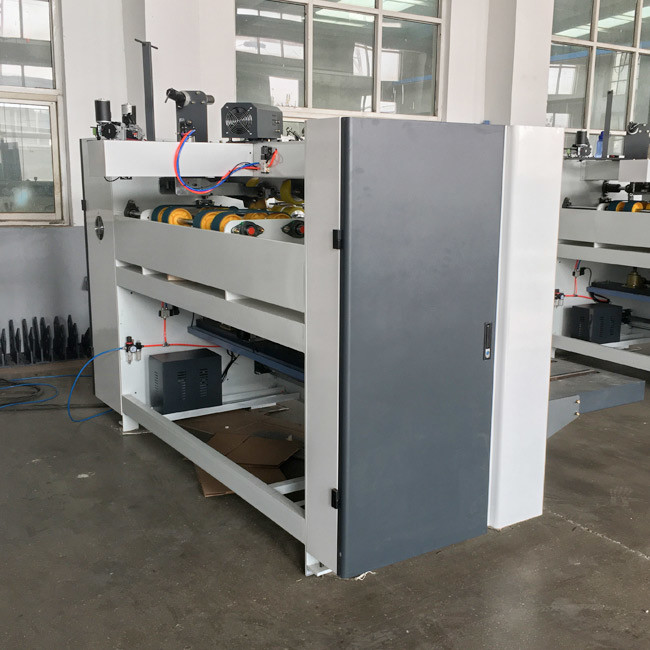

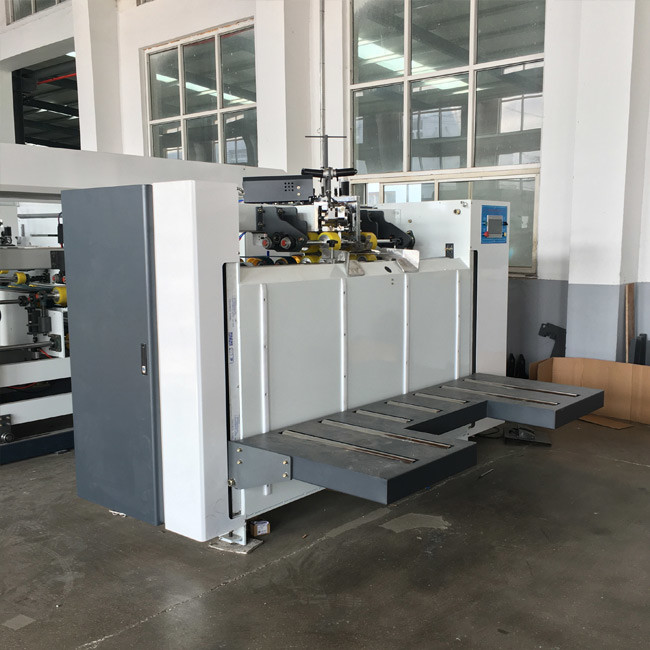

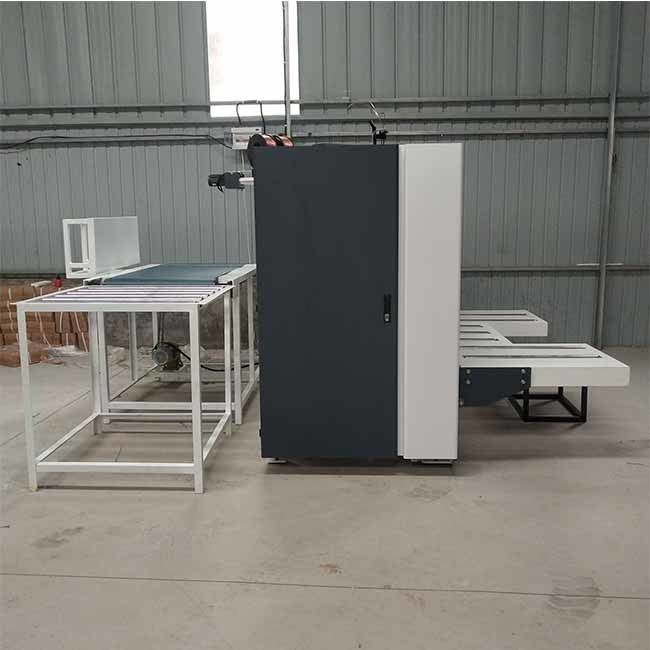

دستگاه دوخت جعبه مقوایی نیمه اتوماتیک تک قطعه ای 6 کیلوواتی دستگاه منگنه زن جعبه موج دار

دستگاه منگنه‌کوب و سیم‌کش اتوماتیک نیمه‌اتوماتیک کارتن موج‌دار — موتور زمان‌بندی 6 کیلووات، مونتاژ یک تکه

این دستگاه منگنه‌کوب نیمه‌اتوماتیک کارتن برای منگنه‌کوبی سریع و قابل اعتماد کارتن‌های مقوایی موج‌دار مهندسی شده است. با ترکیب سیستم تغذیه صفحه زنجیری، ایستگاه‌های چاپ دقیق، شیارزنی، برش قالب، و منگنه‌کوبی، تولید با سرعت بالا و راندمان بالا را با حداقل آموزش اپراتور مورد نیاز ارائه می‌دهد.

• میز کار از روش تغذیه صفحه زنجیری استفاده می‌کند؛ تغذیه دستی ورق از طیف وسیعی از مقوا، از جمله مقوای تاب‌دار عمومی پشتیبانی می‌کند.
• محورهای جلو و عقب 35 میلی‌متر هستند، سه نقطه‌ای ثابت برای عملکرد روان.
• مکانیزم تنظیم استحکام زنجیر گنجانده شده است.
• دستگاه فشار کاغذ متصل، تغذیه روان مقوای تاب‌دار را به محور کاغذ تضمین می‌کند.
• مکانیزم تنظیم چاپ مجدد امکان تنظیم راحت و سریع موقعیت صفحه و مقوا را فراهم می‌کند.

• قطر غلتک تغذیه کاغذ بالایی: 86 میلی‌متر؛ قطر خارجی چرخ تغذیه کاغذ: 120 میلی‌متر.
• غلتک کاغذ پایینی: 155 میلی‌متر، آبکاری کروم سخت سنگ‌زنی شده، ضخامت دیواره 14 میلی‌متر.
• فاصله غلتک بین غلتک‌های بالایی و پایینی از ساختار بلوک کشویی با دامنه تنظیم 0 تا 10 میلی‌متر استفاده می‌کند.
• غلتک چاپ:
  • قطر خارجی Ø398 میلی‌متر (Ø410 میلی‌متر شامل صفحه).
  • سطح سنگ‌زنی شده و آبکاری کروم سخت.
  • خط مقیاس جداکننده سطح 50 میلی‌متر برای تراز کردن راحت صفحه.
• مکانیزم تنظیم فاز:
  • چرخ دنده سیاره‌ای الکتریکی امکان تنظیم غلتک محیطی 360 درجه با نمایشگر دیجیتال را فراهم می‌کند — بصری و دقیق.
  • مکانیزم تنظیم محوری امکان تنظیم کل غلتک 100 میلی‌متر (5 میلی‌متر یک‌طرفه) را فراهم می‌کند.
• غلتک فشار چاپ:
  • قطر خارجی Ø155 میلی‌متر، ضخامت دیواره 14 میلی‌متر.
  • سطح لوله فولادی سنگ‌زنی شده با آبکاری کروم سخت.
  • تنظیم فاصله غلتک از ساختار بلوک کشویی با دامنه تنظیم 0 تا 12 میلی‌متر استفاده می‌کند.
• غلتک آنیلوکس فلزی:
  • قطر خارجی Ø175 میلی‌متر، ضخامت دیواره 22 میلی‌متر.
  • سطح لوله فولادی مخصوصاً با طرح شطرنجی حکاکی شده (گزینه‌های خط 180 تا 250).
  • شبکه ثابت، جوهر یکنواخت، بادوام.
• غلتک لاستیکی:
  • قطر خارجی Ø165 میلی‌متر، ضخامت دیواره 22 میلی‌متر.
  • سطح لوله فولادی با لاستیک مقاوم در برابر سایش (ضخامت دیواره 20 میلی‌متر) پوشیده شده است.
  • سنگ‌زنی با تخصص بالا برای انتقال جوهر عالی.
  • حلقه جوهر از پمپ دیافراگمی پنوماتیک برای تامین پایدار جوهر و عملکرد/نگهداری ساده استفاده می‌کند.
  • فیلتر مش جوهر ناخالصی‌ها را برای محافظت از غلتک آنیلوکس حذف می‌کند.

• قطر شفت تیغه بالایی: 156 میلی‌متر؛ قطر شفت تیغه پایینی: 156 میلی‌متر؛ سطح سنگ‌زنی شده و آبکاری کروم سخت، متعادل شده برای عملکرد روان.
• فاصله چرخ فشار خط به صورت دستی با نمایشگر شماره‌گیر داده‌های تنظیم قابل تنظیم است.
• عرض تیغه شیارزنی: 7.0 میلی‌متر؛ مواد فولاد آلیاژی، عملیات حرارتی شده و سنگ‌زنی شده با چرخ دنده.
• شکاف تیغه شیارزنی از طریق جعبه دنده کرم‌پیچ با شماره‌گیر تنظیم می‌شود؛ دامنه تنظیم 0 تا 11 میلی‌متر.
• مکانیزم تنظیم فاز شیارزنی با ساختار چرخ دنده سیاره‌ای.
• فاز دیجیتال الکتریکی شیار با استفاده از کنترلر فاز برای تنظیم 360 درجه (قابل تنظیم در حین حرکت و توقف).
• جعبه تنظیم همگام دستی ارتفاع.
• قطر غلتک فشار خط: 110 میلی‌متر؛ لوله فولادی بدون درز با دیواره ضخیم با کیفیت بالا، آبکاری کروم سخت سنگ‌زنی شده، متعادل شده دینامیکی. قطر چرخ فشار خط: Ø176 میلی‌متر.

• غلتک فولادی با کیفیت بالا با آبکاری کروم سخت سطح و تصحیح تعادل دینامیکی برای افزایش پایداری و قابلیت اطمینان در حال اجرا.
• فاصله غلتک برش قالب و غلتک واشر لاستیکی به صورت دستی تنظیم می‌شود.
• غلتک برش قالب از ساختار فاز سیاره‌ای استفاده می‌کند — دقت بالا، ظرفیت باربری زیاد؛ قابل تنظیم الکتریکی در حین توقف و عملیات.
• هنگام توقف تغذیه، کلاچ پنوماتیک دو غلتک را جدا می‌کند تا سایش غلتک نرم کاهش یابد.
• تشک لاستیکی با مجموعه‌های تشک پلی‌اورتان تولید اسپانیا، نرخ برش 100% و برش صاف را به دست می‌آورد؛ بارگیری/تخلیه واشر لاستیکی مطابق با دفترچه راهنمای عملیات انجام می‌شود.
• غلتک تشک لاستیکی از دستگاه متحرک مکانیکی CAM چپ و راست استفاده می‌کند تا هر تیغه با موقعیت‌های مختلف تماس پیدا کند و به طور موثر عمر مفید مجموعه تشک را افزایش دهد.
• غلتک برش قالب را می‌توان به صورت دستی در جهت محوری به اندازه ±10 میلی‌متر تنظیم کرد.
• غلتک‌های بالایی و پایینی برش قالب دارای قطرهای متفاوتی هستند، اما هر دو غلتک سرعت خطی یکسانی دارند. این امر از گردش نامحدود تیغه برش قالب در جهت محیطی جلوگیری می‌کند و سایش ضربه‌گیر را به طور مساوی توزیع می‌کند.
• دستگاه جبران سرعت خطی به طور خودکار هنگام تغییر قطر غلتک نرم ردیابی و جبران می‌کند — نیازی به تنظیم سرعت دستی نیست، تضمین ابعاد برش قالب کارتن ثابت در دسته‌ها و افزایش قابل توجه عمر مفید مجموعه تشک و برش قالب.
• دستگاه تثبیت غلتک نرم اجازه می‌دهد تا پوشش پتو پس از سایش به طور مکرر تعمیر شود؛ پس از تعمیر، ژاکت نمدی روشن و صاف است و عملکردی مانند نو را حفظ می‌کند و استفاده مکرر را به طور قابل توجهی افزایش می‌دهد.
• غلتک برش قالب مجهز به دستگاه برش زیر قالب نسخه رایگان است که تولید کارتن معمولی را از هزینه‌های صفحه برش قالب رها کرده و هزینه کلی را کاهش می‌دهد.

1. تغییر سفارش سریع در یک دقیقه.
2. عملکرد آسان — بدون نیاز به کارگر باتجربه.
3. حالت‌های تک میخ، دو میخ و میخ تقویت شده موجود هستند و می‌توانند به راحتی بین حالت‌های منگنه‌کوبی جابجا شوند.
4. شمارنده در قسمت تغذیه، مقدار بسته‌بندی را برای بسته‌بندی آسان تنظیم می‌کند.
5. به طور کلی برای کارتن‌های سه لایه یا پنج لایه قابل استفاده است؛ کارتن‌های هفت لایه نیاز به تجهیزات سفارشی دارند.
6. سرعت بالا و راندمان بالا.
7. مدل موتور سرو دوگانه با کنترلر PLC برای عملکرد آسان.

• درایو سرو دوگانه اصلی وارداتی ژاپن Anchuan/Mitsubishi — دقت بالا و قطعات انتقال مکانیکی کاهش یافته، به طور موثر نرخ خرابی مکانیکی را کاهش می‌دهد.
• عملکرد صفحه لمسی Taiwan Weinview — پارامترها (فاصله میخ، تعداد میخ، نوع میخ، پنل پشتی) به سرعت و به راحتی تغییر می‌کنند.
• بافل عقب الکتریکی که توسط موتور پله‌ای هدایت می‌شود برای اندازه‌گیری دقیق و تنظیم راحت‌تر و سریع‌تر.
• مجموعه کامل سرهای میخ ساخته شده از قطعات اصلی تایوانی برای عمر طولانی‌تر سر دستگاه.
• میخ تکی، دو میخ و میخ تقویت شده (دو میخ در هر دو انتها با یک قسمت میانی) همگی می‌توانند در یک پاس تکمیل شوند تا نیازهای مختلف مشتری را برآورده کنند.
• تغییر اندازه کارتن و تنظیم فاصله میخ کارتن در یک دقیقه — باعث صرفه‌جویی در زمان و ساده‌سازی عملیات می‌شود.
• پشتیبانی بافلهای جلو و عقب دو طرفه برای میخ‌کوبی کارتن‌های پوشیده و بدون پوشش.
• واحد تغذیه جلو به طور خودکار شمارش می‌کند؛ میز تغذیه کاغذ مجهز به سنسور فوتوالکتریک است که هنگام تغذیه به طور خودکار بالا می‌رود.
• عملکرد شمارش خودکار در قسمت عقب — محصولات نهایی را می‌توان در مقادیر تعیین شده (2 تا 99) به انتهای دستگاه انتقال فرستاد تا بسته‌بندی و دسته‌بندی آسان شود.
• تنظیم الکتریکی شکاف غلتک لاستیکی پد کاغذ.
• تنظیم سفارش کل دستگاه با ذخیره‌سازی تا 1000 سفارش.
• دستگاه حفاظت ترانسفورماتور ایزوله کل دستگاه برای محافظت بهتر از عمر مفید سخت‌افزار کامپیوتر.
• سیستم تغذیه سیم خودکار با هشدار خروج سیم؛ سیم تخت بزرگ 20 کیلوگرمی باعث صرفه‌جویی در زمان می‌شود.

بسته‌بندی ضد رطوبت و ضد ضربه مناسب برای حمل و نقل جاده‌ای طولانی مدت و شرایط آب و هوایی مختلف را اتخاذ می‌کند. مجموعه کامل دفترچه‌های راهنمای نگهداری و عملیات گنجانده شده است.
