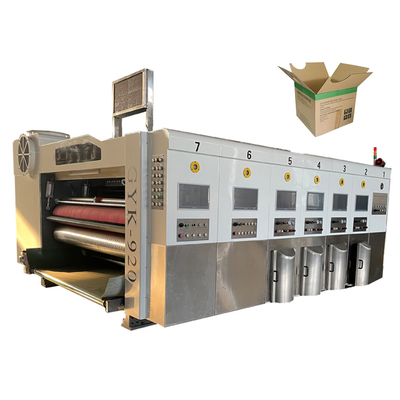

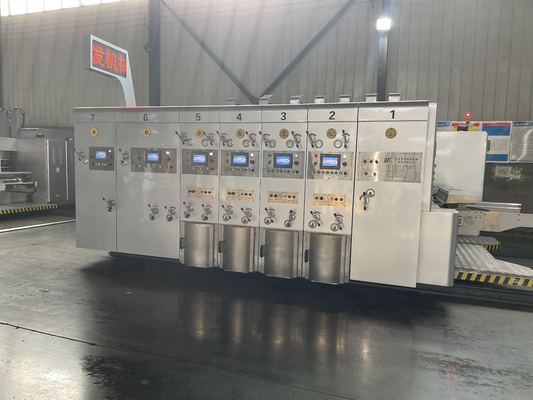

دستگاه برش قالب و شکاف چاپ سه رنگ GYM-A 1628

Ⅰ.قسمت تغذیه کننده:

1. فیدر لبه سرب:

1) چهار ردیف چرخ نوع سیستم تغذیه لبه سرب، عملیات آسان، دقت بالا.

2) چرخ‌های لبه‌ای از برند Maxdura از تایوان، مقاوم در برابر سایش استفاده می‌کنند.

3) فن 7.5 کیلوواتی، تغذیه کاغذ کمکی مکش هوا، با توجه به درجه خم شدن تخته، حجم هوا قابل تنظیم برای اطمینان از تغذیه کاغذ صاف.فرکانس متغیر حجم هوا را کنترل می کند.

4) موقعیت بافل چپ و راست توسط میله پیچ تنظیم می شود که راحت و سریع تنظیم می شود.موقعیت فاصله بالایی و پایینی بافل جلو به صورت دستی به طور جداگانه تنظیم می شود.

5) با عملکرد تغذیه پرش، تابع تغذیه پرش را با توجه به نیازها انتخاب کنید تا از پردازش تخته اندازه بزرگ اطمینان حاصل کنید.بلند کردن کاغذ و انداختن کاغذ از سیلندر استفاده می کند تا عمل را سریع انجام دهد و در تلاش صرفه جویی کند.

6) دستگاه میزبان کنترل تبدیل فرکانس شروع دستگاه را اتخاذ می کند، به آرامی کار می کند و می تواند 30٪ انرژی را ذخیره کند.

7) مجهز به سوئیچ کنترل اینترلاک که به واحد برش قالب متصل می شود، برای توقف فوری، توقف تغذیه یا از سرگیری تغذیه، حرکت به جلو و معکوس، دویدن فاز هر واحد و عملیات انسانی تر.

8) قاب کاغذ پشتی می تواند حرکت موقعیت را کنترل کند، تنظیم را سرعت بخشد.

9) دستگاه حذف گرد و غبار: مجهز به برس با کیفیت بالا و فن حذف گرد و غبار 4 کیلوواتی، می تواند ناخالصی های سطح چاپ مقوا را در مقادیر زیاد حذف کند و کیفیت چاپ را بهبود بخشد.

10) تنظیم دستی موقعیت بافل پشتی.

11) شمارنده تغذیه کاغذ، مقدار تولید را تنظیم و نمایش دهید.

2 .جداسازی و ترکیب واحدها

1) جداسازی واحد کنترل الکتریکی و ترکیب با زنگ هشدار و زنگ هشدار به طور مداوم در طول سفر در حال حرکت برای اطمینان از ایمنی اپراتورها به صدا در می آید.

2) شفت انتقال مجهز به کلاچ ایمنی است تا از آسیب دستگاه به دلیل عملکرد نادرست جلوگیری شود (زمانی که دستگاه قفل نباشد، دستگاه میزبان نمی تواند شروع به کار کند).

3) دستگاه اینترلاک پنوماتیک.

4) دستگاه محافظ راه اندازی موتور میزبان.

3. غلتک تغذیه کاغذ

1) قطر بیرونی 155 میلی متر است.

2) لوله فولادی بدون درز، پوشش داده شده با لاستیک مقاوم در برابر سایش، و اصلاح متعادل.

3) قطر غلتک برجسته تغذیه پایین 155 میلی متر و آبکاری کروم است.

4) فاصله غلتک های تغذیه کاغذ به صورت دستی توسط بدنه چرخ دنده کرم خود قفل دو قطبی تنظیم می شود و فاصله توسط چرخ دنده غیرعادی که با مقیاس مشخص شده است تنظیم می شود.

4. بازگشت خودکار به دستگاه صفر

1) واحد تغذیه، واحد چاپ به طور خودکار به صفر بازنشانی می شود.

2) به طور کلی کارتن مجهز به دستگاه صفر کردن خودکار است که با دو تکه مقوای چاپ آزمایشی می توان آن را در موقعیت صحیح تنظیم کرد تا ضایعات مقوا کاهش یابد.

Ⅱ.واحد چاپ

1. غلتک چاپ

1) قطر بیرونی 410 میلی متر.

2) مواد ورق فولادی، سنگ زنی سطح، آبکاری کروم سخت.

3) تصحیح تعادل، عملکرد صاف.

4) غلتک ثابت چرخ ضامن دار که صفحه چاپ را نصب می کند.

5) شیار صفحه فرمت کامل، مناسب برای نسخه آویزان 9 میلی متری باید اعمال شود.

6) صفحه چاپ را بارگیری و تخلیه کنید، چرخش های مثبت و منفی را توسط کلید پای برقی انجام دهید.

7) تنظیم دستی عرضی غلتک چاپ، محدوده 2-5 میلی متر.

1. چاپ غلتک پرس

1) قطر خارجی 175 میلی متر است.

2) سنگ زنی سطح لوله فولادی، آبکاری کروم سخت.

3) تصحیح تعادل، عملکرد صاف.

4) شکاف غلتک ماشین چاپ به صورت دستی توسط بدنه چرخ دنده کرم خود قفل دو قطبی تنظیم می شود و شکاف توسط چرخ دنده غیرعادی که با مقیاس مشخص شده است تنظیم می شود.

2. آنیلوکس فولادی (ساخت شرکت Haili از استان جیانگ سو)

1) قطر بیرونی 215 میلی متر.

2) سطح لوله فولادی فرآیند آبکاری کروم پیشرفته را اتخاذ می کند که سخت، صاف و مقاوم در برابر سایش است.

3) نقطه ثابت و جوهر یکنواخت است.

4) طول عمر صفحه چاپ و غلتک لاستیکی را افزایش دهید.

5) پیچ خود قفل دو قطبی برای تنظیم دستی فاصله غلتکی آنیلوکس استفاده می شود و از آستین فولادی غیرعادی برای تنظیم فاصله استفاده می شود و مقیاس مشخص می شود.

3. غلتک لاستیکی

1) قطر بیرونی 205 میلی متر است.(ساخته شده توسط jizhou chunfeng.)

2) سطح لوله فولادی با لاستیک مقاوم در برابر سایش پوشیده شده است.

3) سنگ زنی ویژه در غلتک لاستیکی، اثر انتقال جوهر خوب.

4) بدنه چرخ دنده کرم خود قفل دار دو قطبی برای تنظیم دستی فاصله بین آنیلوکس و غلتک لاستیکی استفاده می شود و از دنده غیر عادی برای تنظیم فاصله استفاده می شود و مقیاس مشخص شده است.

4. غلتک راهنمای کاغذ بالا و پایین

1) غلتک بالایی: قطر بیرونی 86 میلی متر، لوله بدون درز، با چهار چرخ کاغذ.

2) غلتک پایین: قطر بیرونی 155 میلی متر، لوله فولادی بدون درز، سنگ زنی سطح، آبکاری کروم سخت.

3) فاصله غلتک های تغذیه کاغذ به صورت دستی توسط بدنه چرخ دنده کرم خود قفل دو قطبی تنظیم می شود و فاصله توسط چرخ دنده غیرعادی که با مقیاس مشخص شده است تنظیم می شود.

5. دستگاه تنظیم فاز

1) ساختار چرخ دنده سیاره ای.

2) مرحله چاپ از تنظیم 360 درجه دیجیتال ریز کامپیوتر LCD استفاده می کند.(قابل تنظیم برای عملکرد و توقف).

3) موقعیت جانبی دستی، فاصله قابل تنظیم +/-5 میلی متر.

4) غلتک صفحه چاپ از میکرو کامپیوتر LCD برای تنظیم فاز استفاده می کند که می تواند به صفر بازنشانی شود و صفحه را به سرعت با دقت بالا تنظیم کند.

6. سیستم بازیافت جوهر

1) پمپ دیافراگمی پنوماتیک، تامین جوهر پایدار، بهره برداری و نگهداری آسان.

2) صفحه فیلتر جوهر، فیلترناخالصی ها.

7. دستگاه فیکس فاز چاپ

1) مکانیزم ترمز پنوماتیک.

2) هنگامی که واحدها جدا می شوند یا در فرآیند تنظیم فاز هستند، مکانیسم ترمز چرخش دستگاه را محدود می کند، نقطه ثابت موقعیت دنده اصلی را حفظ می کند.

Ⅲ. واحد شکاف (تنظیم کامل کامپیوتر)

1. صفحه نمایش لمسی کامپیوتر پذیرفته شده است

از طریق PLC و رمزگذار چرخشی می توان تشخیص و تنظیم خودکار را انجام داد.دستورهای ذخیره سازی را می توان فراخوانی کرد.

2. تنظیم کامل کامپیوتر

علاوه بر استفاده از صفحه نمایش لمسی کامپیوتر، جهت محوری و ارتفاع جعبه هر صندلی کاتر را از طریق PLC و انکودر چرخشی تنظیم کنید.همچنین می توان از دکمه های کنترل الکتریکی برای تنظیم جهت محوری هر صندلی کاتر و ارتفاع جعبه استفاده کرد.

3. تنظیم فاز شکاف

1) تنظیم فاز شکاف از کنترل تبدیل فرکانس صفحه لمسی PLC و تنظیم دیجیتال الکتریکی 360 درجه استفاده می کند (حرکت و توقف همه قابل تنظیم هستند).

2) دستگاه تنظیم فاز صفر برای اطمینان از موقعیت ثابت اسلات.

4. بخش پیش چین

1) قطر شفت قبل از چین 110 میلی متر، لوله فولادی بدون درز با کیفیت بالا را اتخاذ کنید.سنگ زنی سطح، اصلاح پویا تعادل، آبکاری کروم سخت، چرخش صاف.

2) چرخ پیش چین از فناوری پیشرفته برای بهبود چرخ بزرگ قبل از چین استفاده می کند، به طوری که مقوا هنگام چین خوردن شکسته نمی شود.

5. بخش چرخ چین دار

1) قطر غلتک چین 124 میلی متر است و لوله فولادی بدون درز با کیفیت بالا اتخاذ شده است.سنگ زنی سطح، اصلاح پویا تعادل، آبکاری کروم سخت، چرخش صاف.

2) چرخ چین از فناوری پیشرفته استفاده می کند.چرخ بالایی از چسب رزین با سختی بالا و شیارهایی در وسط ساخته شده است.هنگام عبور همزمان از تخته با چرخ پایین، خط تخته از شیب دور نمی شود.

3) موقعیت محوری چرخ چین، چرخ پیش چین و دیسک برش شکاف به طور خودکار از طریق پیچ توپ دقیق تنظیم می شود.

4) تنظیم غلتک پایینی چرخ چین، غلتک پیش از چین و تیغه شکاف، ساختار آستین غیرمرکز قابل تنظیم برای فشرده کردن ساختار، تنظیم آسان و موقعیت دقیق استفاده می شود.

5) تنظیم فاصله غلتکی پایینی چرخ چین، غلتک پیش از چین و تیغه شکاف به صورت دستی توسط بدنه چرخ کرم خود قفل دار دو قطبی تنظیم می شود و فاصله توسط چرخ دنده خارج از مرکز تنظیم می شود و با مقیاس مشخص می شود.

6. نشیمنگاه تیغه پیش چین، شکاف و شکاف

1) قطر غلتک بالایی شکاف 156 میلی متر است، لوله فولادی بدون درز، دو بار سنگ زنی، سطح آبکاری کروم سخت، به آرامی حرکت می کند.

2) قطر غلتک پایین شکاف 156 میلی متر است، لوله فولادی بدون درز، دو بار سنگ زنی، سطح آبکاری کروم سخت، به آرامی حرکت می کند.

3) ماشینکاری دقیق دیسک تیغه شکاف بالایی.

4) تنظیم الکتریکی موقعیت محوری همزمان دیسک های تیغه شکاف بالا و پایین، چرخ چین، دیسک چاقو برش و چرخ پیش چین.

5) شکاف تیغه های دو شفت تک، تنظیم ارتفاع جعبه ساختار کنترل الکتریکی داخلی دندان را اتخاذ می کند، به طوری که روغن روان کننده به راحتی کارتن را آلوده نمی کند.و تنظیم ارتفاع جعبه دارای دستگاه حفاظت از برخورد الکترونیکی است، به دستگاه آسیب نمی رساند.

6) مکانیسم تراورس صفحه راهنمای طراحی ترکیبی از پیچ توپ دقیق و محور نوری خطی را با حرکت انعطاف پذیر و موقعیت دقیق اتخاذ می کند.

7. مکانیزم تنظیم فاز اسلات

1) ساختار چرخ دنده سیاره ای.

2) فاز شکاف توسط کامپیوتر و دیجیتال الکتریکی 360 درجه تنظیم می شود (حرکت و توقف همه قابل تنظیم هستند).

8. عملکرد و کنترل سوئیچ

کنترل پنل مجهز به صفحه نمایش لمسی 6 اینچی است که تنظیم اندازه شکاف را آسان می کند.

Ⅳ.واحد برش قالب

1. چرخ های چین دار

1) قطر غلتک 110 میلی متر لوله فولادی بدون درز است، از طریق دو بار سنگ زنی، سطح آبکاری کروم سخت، حرکت هموار.

2) فاصله چرخ های چین دار به صورت دستی توسط بدنه چرخ دنده حلزونی خود قفل دو قطبی تنظیم می شود و فاصله توسط چرخ دنده غیرعادی که با مقیاس مشخص شده است تنظیم می شود.

1. غلتک های برش قالب

1) قطر غلتک برش قالب پایین غلتک برش قالب استاندارد 360 میلی متر است که از ریخته گری گریز از مرکز فولاد آلیاژی با سنگ زنی با دقت بالا ساخته شده است.مجهز به گیره شیاردار است.

2) قطر غلتک حصیر لاستیکی 388.9 میلی متر است، ماشینکاری با کیفیت بالا 45 # فولاد، اصلاح تعادل، آبکاری کروم سخت.تشک لاستیکی از برند Depair آلمان استفاده می کند - آستین لاستیکی پلی اورتان مقاوم با برش صاف، نصب راحت و بیش از 8 میلیون بار برش.غلتک تشک لاستیکی دستگاه های حرکتی مکانیکی را اتخاذ می کند، هر چاقو در موقعیت های مختلف برش می دهد، به طور موثر طول عمر تشک لاستیکی را طولانی می کند، فاصله حرکت 30 میلی متر است، دستگاه جبران خودکار سرعت خطی، باعث می شود حلقه های بی نهایت برش قالب در جهت محیطی کار کند. ، تا سایش تشک لاستیکی یکنواخت تر شود.هنگامی که قطر رول نرم تغییر می کند، جبران ردیابی خودکار، بدون تنظیم دستی، اطمینان حاصل کنید که اندازه هر دسته از کارتن های برش قالب کاملاً سازگار است، و دستگاه جداسازی غلتکی برش قالب مجهز به یک سیلندر است، در صورت عدم تغذیه مقوا و بیکار، دو رول بالایی و پایینی قابل جدا شدن هستند، سایش تشک لاستیکی و تیغه را کاهش می دهند.در همین حال، عمر مفید ماژول حصیر لاستیکی و تیغه ها تا حد زیادی افزایش یافته است.

3) مکانیزم سنگ زنی خودکار غلتک لاستیکی، تشک لاستیکی فرسوده را چندین بار تعمیر و جلا دهید.میزان استفاده مجدد از تشک لاستیکی به میزان زیادی افزایش یافته است.هنگامی که رول لاستیکی تعمیر می شود، چراغ هشدار همچنان چشمک می زند.

4) سیستم تمیز کردن: شفت برجسته جلو و عقب از طریق موتور کاهش سرعت به تسمه فشار داده می شود و ضایعات کاغذ به طور کامل حذف می شود تا دستگاه تحت تأثیر تجمع کاغذ باطله قرار نگیرد.راندمان کار تا حد زیادی بهبود یافته است.

2. ساختار تنظیم فاز غلتک های برش قالب

1) ساختار چرخ دنده سیاره ای.

2) فاز برش قالب از تنظیم 360 درجه دیجیتال ریز کامپیوتر LCD استفاده می کند.(قابل تنظیم برای عملکرد و توقف).
