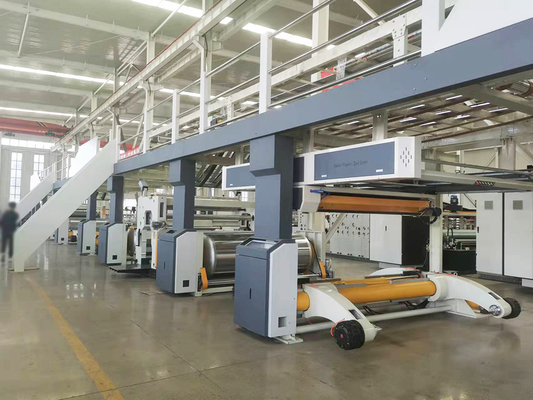

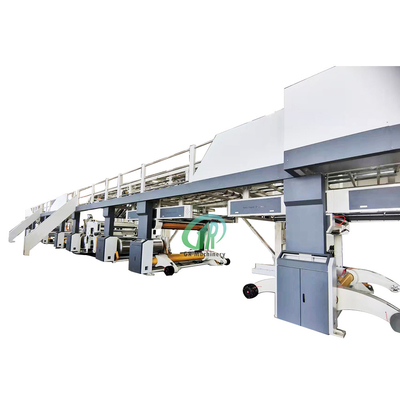

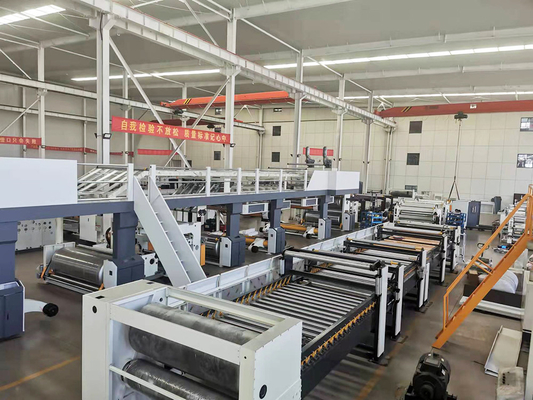

خط تولید مقوای موجدار نوع پنج لایه Gerun 300-2500

خط تولید مقوای موجدار نوع پنج لایه WJ300-2500

1.ZJ-V6Bاچبدون شفت هیدرولیک پایه رول آسیاب

1) درایو هیدرولیک را برای تکمیل بستن کاغذ، شل کردن، برداشتن برای رسانه، ترجمه چپ و راست و سایر موارد اتخاذ کنید، بلند کردن کاغذ از درایو هیدرولیک استفاده می کند.

2) ترمز از سیستم ترمز چند نقطه ای، ساختار دیسک دنده، مجهز به فن خنک کننده، اجزای پنوماتیک Yadeke، کشش پایدار و عمر طولانی استفاده می کند.

3) طراحی دوک با قطر بزرگ، بازوی چرخشی به آرامی می لغزد و ریل های راهنمای فولادی با فرکانس بالا درمان می شوند که بسیار مقاوم در برابر سایش است.

4) سیلندر هیدرولیک بر روی یک محور پیچ خورده نصب می شود که نیروی شعاعی را تحمل نمی کند و نگهداری آن آسان است.

2.چرخ دستی کاغذ هیدرولیک، مسیر

1) روی کاغذ دو موقعیت در طراحی، گیره هیدرولیک برای کاغذ، میله فشار هیدرولیک تخلیه کاغذ، صرفه جویی در نیروی انسانی، واگن برقی تغذیه کشش موتور هیدرولیک.

2) مسیر کل مدفون، قاب اصلی کانال 18، تیر و ¢ 20 میلی متر جوش میله کشش.

3) هر کاغذ نگهدارنده کاغذ با هر دو ماشین از دو طرف کاغذ به طور همزمان.

3.اسپلایسرهای اتوماتیک با سرعت بالا

1) حداکثر قطر کاغذ قابل اجرا: 1500 میلی متر.

2) با کنترل کشش خودکار نگهدارنده کاغذ اصلی می توان کاغذ را با سرعت بالا برداشت و میزان موفقیت آن بالاست.

3) عدم دریافت دم کاغذ، کاهش مصرف کاغذ (فقط نوار کاغذی تا حدی با عرض 40 میلی متر).

4) هنگامی که ماشین کاغذ خارج می شود، خودکار روشن می شود و جذب خلاء، بارگیری آسان کاغذ، کاغذ کنترل کشش خودکار دریافت گردش صفر است.

5) تمام کنترل اتوماتیک PLC، دقیق، شکست کمتر، تعمیر و نگهداری آسان.

6) دور اول بافر هنگام کشیدن کاغذ، تراز خودکار، کشیدن کاغذ آسان است.

7) دستگاه برتری سیلندر کنترل سرعت اسپلایسر کاغذ لحظه دریافت به نظر نمی رسد کنترل موتور عادی از قلوه سنگ، تاول.

8) کاغذ بیشترین سرعت 200 متر در دقیقه را دریافت می کند.

4.Top پیش گرم کن کاغذ

1) برای پیش گرم کردن کاغذ موجدار یک طرفه و دستمال کاغذی برای افزایش دما، تسهیل اتصال، کنترل رطوبت و مقوا صاف استفاده می شود.

2) هر سطح غلتکی پس از سنگ زنی سنگ زنی دقیق و برخورد با آبکاری کروم سخت، اصطکاک سطحی کوچک و بادوام است.

3) زاویه تنظیم الکتریکی و زاویه می تواند تنظیم چرخش منطقه پیش گرم در محدوده 0°-270 درجه باشد.

4) غلتک پیش گرمایش طراحی سر تخت را اتخاذ می کند که مطابق با استاندارد ملی مخازن تحت فشار کلاس I است و با گواهی مخزن تحت فشار همراه است.

5. هستهپیش گرم کن کاغذ

1) برای پیش گرم کردن کاغذ موجدار یک طرفه و دستمال کاغذی برای افزایش دما، تسهیل اتصال، کنترل رطوبت و مقوا صاف استفاده می شود.

2) هر سطح غلتکی پس از سنگ زنی سنگ زنی دقیق و برخورد با آبکاری کروم سخت، اصطکاک سطحی کوچک و بادوام است.

3) زاویه تنظیم الکتریکی و زاویه می تواند تنظیم چرخش منطقه پیش گرم در محدوده 0°-270 درجه باشد.

4) غلتک پیش گرمایش طراحی سر تخت را اتخاذ می کند که مطابق با استاندارد ملی مخازن تحت فشار کلاس I است و با گواهی مخزن تحت فشار همراه است.

6. پیش گرمکن چهارگانه

1) برای پیش گرم کردن کاغذ موجدار یک طرفه و دستمال کاغذی برای افزایش دما، تسهیل اتصال، کنترل رطوبت و مقوا صاف استفاده می شود.

2) هر سطح غلتکی پس از سنگ زنی سنگ زنی دقیق و برخورد با آبکاری کروم سخت، اصطکاک سطحی کوچک و بادوام است.

3) زاویه تنظیم الکتریکی و زاویه می تواند تنظیم چرخش منطقه پیش گرم در محدوده 360 درجه باشد.

4) غلتک پیش گرمایش طراحی سر تخت را اتخاذ می کند که مطابق با استاندارد ملی مخازن تحت فشار کلاس I است و با گواهی مخزن تحت فشار همراه است.

7. چند کاست فشار مثبت تک فیسر

1) غلتک راه راه اصلی: 500 میلی متر (با توجه به تفاوت فلوت)، غلتک فشار 600 میلی متر، غلتک پیش گرمایش 500 میلی متر.

2) با استفاده از طراحی فشار منفی، مصرف حرارت کمتر، به کاغذ هسته کمک می کند تا به طور یکنواخت و نزدیک به سطح غلتک راه راه فشار داده شود، قالب گیری راه راه را بهتر می کند، زیرا فشار به طور مساوی، قسمت بالای موجدار می تواند یکنواخت و بهتر بچسبد. کاغذ راه راه تک لمینیت کامل دارد.

3) به سرعت غلتک ها را در 10 دقیقه تغییر دهید، در حالی که غلتک راه راه را با بارگیری چرخ دستی برقی تغییر دهید، در دستگاه قرار دهید، و سیستم فشار هوا آن را قفل می کند، روی پایه دستگاه ثابت می شود، تنها به چند دکمه نیاز دارید که می تواند به سرعت و به راحتی جایگزینی را تکمیل کند. .

4) غلتک راه راه فولاد آلیاژی با کیفیت بالا 50CRMO را اتخاذ می کند که با گرما، پس از سنگ زنی سطح کاربید تنگستن مقابله می کند.

5) غلتک راه راه، غلتک فشار، سیستم کنترل کیسه هوا را با ثبات بالا، دارای اثر بافر کنترل فشار هوا در همان زمان، اتخاذ می کند.

6) کنترل حجم چسب با تنظیم الکتریکی، دستگاه الکتریکی سپتوم لاستیکی، سیستم چسب می تواند به طور مستقل در هنگام توقف موتور عمل کند، مانع از اتمام چسب شود.

7) واحد چسب نوع متحرک برای تمیز کردن و نگهداری راحت است.

8) سیستم کنترل عملیات آسان، رابط کاربری صفحه لمسی، نقاشی با وضعیت عملکرد صفحه نمایش رنگی، انتخاب عملکرد، نشانگر خطا، و تنظیمات پارامتر و غیره می تواند این دستگاه را کاملاً کاربردی، آسان برای کار، کاربر پسند نشان دهد.

9) پیش تهویه داخلی با دستگاه پاشش متناسب، تنظیم دما و رطوبت کاغذ هسته.

8. پل نقاله نوع سنگین

1) قسمتی از پل هوایی این است که کاغذ موجدار یک طرفه تولید شده توسط دستگاه یک طرفه را بلند کرده و آن را بلند کرده و به دستگاه روکش چسب منتقل می کند، چسب را به دستگاه دو طرفه زده و به آرامی انتقال می دهد و ظرفیت ذخیره سازی کاغذ کافی دارند که برای تغییر کاغذ و سفارش بدون توقف راحت است.

2) این قطعه با اتصال تیر اصلی با فولاد استاندارد ملی 360 کانال، فولاد 200H، فولاد 100H و ... ساخته شده است و سازه مناسبی دارد.بدون لرزش در سرعت بالا.قسمت های انتقال و ذخیره سازی با فولاد گالوانیزه، با اصطکاک کم، 3 مجموعه نردبان بالا رفتن، و نرده های ایمنی 1.2 اینچی در دو طرف پوشیده شده است.طراحی پدال مشبک ایمنی پرسنل و عملکرد آسان را تضمین می کند.

3) تمام سطح غلتک پس از سنگ زنی آبکاری کروم سخت.

4) بلند کردن بخشی از درایو تبدیل فرکانس مستقل.تسمه بدون اتصال با استحکام بالا هیچ موجی ندارد و لایه بالایی به آرامی و در مسافت طولانی منتقل می شود، بنابراین شکستن کاغذ آسان نیست.

9. سیستم کنترل ماشین اصلاح پل

1) تشخیص بدون تماس راه راه.

2) کاغذ تصحیح با دقت بالا.

3) هنگامی که عرض کاغذ تغییر می کند نیازی به تنظیم ندارد.

4) کنترل حلقه بسته، عملیات مداوم.

5) تشخیص LED مادون قرمز در اندازه کامل، عمر طولانی.

6) در همان زمان مرکز و لبه های اصلاح پایه

10. دستگاه چسب دوبل

1) دستگاه چسب دوبل یک کاغذ راه راه است که از پل هوایی منتقل می شود.پس از گرم شدن مجدد آن را با چسب می پوشانند و سپس در دستگاه دو طرفه می چسبانند تا چسبانده و چسبانده شود تا مقوای پنج لایه سه لایه تولید شود.

2) ساختار چدن قاب، عملکرد پایدار، قطر پیش گرمکن لایه میانی بالایی 400 میلی متر، افزایش دمای کاغذ برای تسهیل چسباندن چسب، چسب طراحی غلتکی دو فشار به طور مساوی، شیار چسب فولاد ضد زنگ، عرضه چسب گردش خودکار.

3) پس از خاموش شدن سطح غلتک چسب، ماشینکاری سوراخ، سنگ زنی سطح و انجام متعادل کردن نوع گودال آنیلوکس حکاکی شده، پوشش یکنواخت، مصرف کمتر پلاستیک.

4) انتقال واحد چسب مستقیماً توسط موتور تبدیل فرکانس از طریق کاهنده متصل می شود و کنترل تبدیل فرکانس تضمین می کند که سرعت خطی غلتک چسب با دستگاه دو طرفه هماهنگ شده و می تواند به طور مستقل عمل کند.از سنسور زاویه، PLC، صفحه نمایش لمسی صفحه نمایش رابط انسان و ماشین استفاده کنید.با توجه به کیفیت های مختلف کاغذ، سرعت های مختلف به طور خودکار مقدار چسب را کنترل می کند، با توجه به شکل راه راه مختلف، به طور خودکار شکاف بین غلتک های فشار را بدون انباشته شدن خطا تنظیم می کند.

11.دو چهره

1) دستگاه دو طرفه یک کاغذ راه راه یک طرفه چسبانده شده و کاغذ صورت لمینت شده است، گرمایش صفحه گرم شده، خمیر چسب، کلیشه هایی برای تولید مقوای مسطح است.

2) سطح صفحه داغ با سنگ زنی، عرض صفحه داغ 600 میلی متر، در مجموع 20 قطعه صفحه داغ، کلیشه های خنک کننده وزیر 5 متر سروکار دارد.

صفحه داغ ساخته شده است از تخته کانتینر، گواهی ظروف فشار محصور و گواهی بازرسی استفاده می کند. پانل های حرارتی داخلی برای ساختار جداسازی پارتیشن، جریان بخار به شکل بخار، بخار، عملکرد جداسازی آب آشکار است، میزان استفاده از بخار را بهبود می بخشد.

3) صفحه داغ ساختار صفحه فشار پنوماتیک را اتخاذ می کند.بالابر صفحه فشار ساختار پنوماتیک را اتخاذ می کند.14 مجموعه از صفحات فشار پنوماتیک فنری استاندارد هستند.

4) لوله حرارتی صفحه گرمایش دما را در چند بخش کنترل می کند و دارای نمایشگر دما می باشد.

5) تار پنبه بالایی به طور خودکار توسط دریچه پنوماتیک اصلاح کننده در مرکز قرار می گیرد و سیلندر دوگانه برای کنترل دستگاه کشش تار پنبه ای شکل S استفاده می شود.مقدار سفت شدن زیاد است.

6) تسمه پایینی مکانیسم کشش پنوماتیک را اتخاذ می کند، ساختار ساده و کاربردی است، سمت چپ و راست تسمه نقاله پایین به طور خودکار اصلاح و تراز می شود و همچنین می توان آن را به صورت دستی در هر دو طرف تنظیم کرد.

7) واحد درایو گیربکس با استفاده از ساختار مستقل، شماره فولاد دنده ZG-500 برای مواد، استفاده از روغنکاری دنده غوطه ور در روغن.

8) قطعات الکتریکی مورد استفاده از مارک های مشهور بین المللی، عملکرد دستگاه پایدار و قابل اعتماد است.

9) موتور درایو اصلی برای انرژی فرکانس موتور، گشتاور کم سرعت، محدوده سرعت گسترده، قابل اعتماد، تعمیر و نگهداری آسان.

10) ستون فقرات اصلی پروفایل های با شدت بالا GB، ساختار جامد، ظاهر زیبا، مناسب برای کار با سرعت بالا.

12. ضربه زننده تیغه نازک (خط فشار صفر)

1) سروو موتور سنکرون ردیف چاقوها و سیم ها را کنترل می کند.تنظیم مجدد خودکاراندازه دقیقزمان تغییر سفارش 1-3 ثانیه است.

2) سیستم کنترل PLC، با استفاده از سیستم گذرگاه CANopen، با عملکرد مدیریت سفارش، مجهز به رابط ورودی سیگنال سنکرون با سرعت خشک کن.

3) HMI با صفحه نمایش لمسی رنگی 10.4 اینچی، ذخیره سازی 999 سفارش، تغییر سفارشات به صورت خودکار یا دستی برای یک زنگ هشدار خطا.

4) سه نوع شکل خط فشار: محدب در برابر مقعر (خط سه لایه)، محدب در برابر مقعر (خط پنج لایه)، محدب در برابر تخت، سه نوع خط فشار الکتریکی قابل تبدیل هستند. سایه های گرد با کنترل کامپیوتری چین دار خطی و به راحتی خم می شود.

5) با استفاده از چاقوی فولادی آلیاژ تنگستن نازک، تیغه تیز، عمر طولانی بیش از 8 میلیون متر.

تیزکن چاقو برای کنترل کامپیوتر، تیزکن خودکار یا دستی چاقو، تیز کردن لبه برش را می توان تقسیم کرد، بهره وری را بهبود بخشید.

6) انتقال تسمه سنکرون وارداتی پذیرفته شده است و نگهدارنده تیغه نازک و صندلی چین دار توسط یاتاقان های خطی پشتیبانی می شوند و اندازه موقعیت یابی بدون انباشته شدن خطا دقیق است.

7) برش و چین توسط موتورهای تبدیل فرکانس مستقل هدایت می شود.درگاه مکش به طور خودکار با دستور تغییر قرار می گیرد.

8) با مخزن ذخیره گاز و عملکرد حفاظت از فشار کم.

13. برش NC

14. ماشین انباشته کردن بزرگ به صورت خودکار

1) از انتقال تسمه با استحکام بالا پنج بخش، کنترل سروو ناهمزمان، شمارش خودکار نقاط، انتقال پایدار، و جداسازی و انتقال سریع به سبد آویزان استفاده می کند.

2) کاغذ پرس دنده خورشیدی به مقوا آسیب نمی رساند. کاغذ پرس فیبر کربن بسیار مقاوم است. بلند کردن خودکار، صفحه کنترل به طور مرتب روی هم چیده شده است.

3) ماشین را با ساختار سفارش، تنظیم خودکار مسدود کنید. برای دستیابی به یک پشته واحد، مناسب برای انباشته سفارش کوچک.

4) خروجی کاترپیلار نایلون پلاستیکی سبد خروجی وزارت، به کاغذ پشتی آسیب نمی رساند.

5) رابط استاندارد ارتباطی و شبکه سیستم مدیریت تولید، تغییر خودکار و مدیریت سفارش را درک می کند.

6) بالابر گوندولا کنترل سروو آسانسور، ساختار وزنه تعادل منطقی، بهره وری انرژی بهینه، پس از خروج سبد، قدرت را از سکو به مرحله بعدی خزنده منتقل می کند.

15. سیستم ایستگاه چسب

1) سیستم هنگام تهیه خمیر نیازی به استفاده از تثبیت کننده ندارد و مایع خمیر دارای قدرت نفوذ قوی بوده و مایع خمیر پایدار است.

2) عملکرد کل سیستم با تنظیم برنامه کنترل می شود و نرم افزار سیستم کنترل با توجه به نیاز واقعی هر کارخانه کارتن توسط شرکت طراحی و توسعه می یابد و عملکرد پایدار و قابل اعتماد است.

3) افزودن تمام مواد توسط برنامه تنظیم شده و توسط PLC کنترل می شود و اندازه گیری دقیق است.

4) این سیستم مجهز به سنسور دما و نمایشگر دما برای کنترل دمای چسب است تا اطمینان حاصل شود که مولکول های نشاسته در آب حل می شوند و در عین حال از تحت تاثیر قرار گرفتن کیفیت چسب توسط دمای محیط و محیط جلوگیری می کند. ایجاد تغییرات بزرگ

5) این تجهیزات مجهز به برنامه شستشوی خودکار مخزن می باشد.پس از تحویل چسب، بدنه مخزن به طور خودکار تمیز می شود.

6) سنسور سطح مایع هر مخزن ذخیره نقطه چسب برای نظارت بر سطح مایع استفاده می شود.هنگامی که سطح مایع پایین است، PLC به طور خودکار فرمول را انتخاب می کند و خمیر را با توجه به نقاط مختلف چسب آماده می کند.

7) زمان برش و هم زدن توسط PLC از طریق تنظیم برنامه کنترل می شود.

8) پس از قلیایی شدن به قلیایی مایع، قرص ها در مخزن ذخیره قلیایی ذخیره می شوند.سطح مخزن انتقال قلیایی توسط PLC کنترل می شود.هنگامی که به حد پایین تنظیم شده رسید، به طور خودکار از مخزن ذخیره قلیایی از طریق پمپ پر می شود.

9) هنگامی که سطح مواد مخزن ذخیره نشاسته به سنسور سطح مواد کاهش می یابد، سیستم به طور خودکار هشدار می دهد تا مواد اضافه شود و افزودن مواد به لرزش در می آید.

10) تغذیه چسب به طور خودکار از طریق پمپ دیافراگمی پنوماتیک که توسط PLC کنترل می شود به مخزن ذخیره چسب ارسال می شود.

16. سیستم بخار

1) انرژی گرمایشی را برای تجهیزات حرارتی خط تولید تامین می کند تا دمای کار را ثابت نگه دارد.

2) هر واحد به عنوان یک سیستم تامین بخار واحد کوچک مستقل طراحی شده است که باعث صرفه جویی در انرژی و تنظیم آسان می شود.

3) هر گروه از واحدهای آبگریز مجهز به یک بای پس خالی است که با توقف تولید، تجهیزات را به سرعت خنک می کند.

4) تله توپ شناور، با دستگاه تخلیه، شیر چک فولاد ضد زنگ، برای جلوگیری از نشت.

5) شیلنگ فلزی برای اتصال انعطاف پذیر بین سیستم لوله کشی و اجزای گرمایش دوار استفاده می شود تا عمر مفید اتصال دوار را افزایش دهد.

6) تمام لوله های بخار در دستگاه از لوله های فولادی بدون درز ساخته شده اند تا ایمنی استفاده در فشار معمولی را تضمین کنند.

1. بسته بندی ضد رطوبت و ضد ضربه را اتخاذ می کند که برای جاده های مسافت طولانی مناسب است.

2. حمل و نقل و انواع شرایط آب و هوایی.مجموعه ای کامل از نگهداری و بهره برداری.

3. دفترچه راهنما گنجانده شده است.
