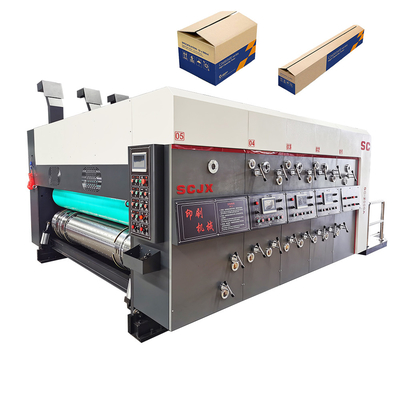

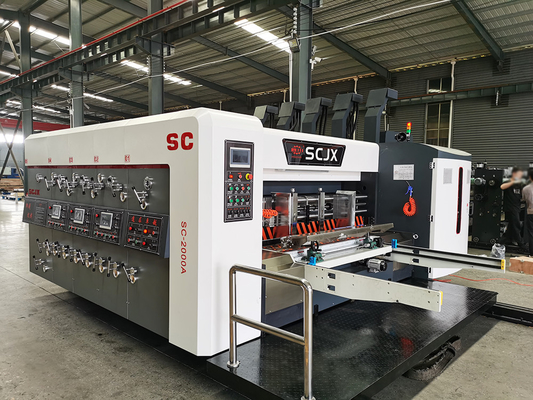

دستگاه چاپ فلکسو SC1628 Gerun با ثبات بالا

SC1628 کارتن راه راه فلکسو چاپ اسلات دستگاه دیکوت

Ⅰ.واحد تغذیه:

1. تغذیه کاغذ از پیشرفته ترین تکنولوژی تغذیه کاغذ لبه برتر استان تایوان استفاده می کند و ماده شفت چرخ تغذیه کاغذ فولاد بلبرینگ است.

2. کنترل پنل مجهز به صفحه نمایش لمسی رنگی 7 اینچی با رابط انسان و ماشین است که می تواند عملیات ارتباطی بین بخش تغذیه کاغذ، بخش چاپ، بخش شکاف و بخش برش قالب را تحقق بخشد و می تواند جریان را کنترل و نمایش دهد. عملکرد فاز، سرعت کل ماشین، شمارش و توقف، تاخیر در بالا بردن صفحه، تنظیمات سیستم مانند تنظیم سرعت ثابت فن جذب و فن حذف گرد و غبار، زمان تراز، تداوم و جداسازی، و گفتگوی انسان و ماشین یا کنترل الکتریکی دستی سیستم عامل های دوگانه هر بخش، با سرعت تنظیم سریع و عملکرد ایمن و ساده.

3. فن مکش به تغذیه کاغذ کمک می کند، حجم هوا را می توان در هر بخش با توجه به اندازه مقوا تنظیم کرد و موتور یک موتور قابل کنترل مبدل فرکانس است که باعث کاهش مصرف برق و صرفه جویی در هزینه می شود.فن حذف گرد و غبار یک موتور قابل کنترل با مبدل فرکانس قدرتمند است که مجهز به چندین برس حذف گرد و غبار برای حذف ناخالصی های روی سطح مقوا و بهبود کیفیت چاپ است.

4. با در نظر گرفتن لبه جلویی مقوا به عنوان معیار تعیین موقعیت، تأثیر خطای طول مقوا به شدت کاهش می یابد.هنگامی که مقوا به قرقره ارسال می شود، سرعت آن با قرقره برابر است و دقت انتقال تحت تأثیر اختلاف سرعت قرار نمی گیرد.

5. گیج های توقف چپ و راست مقوا فاصله تنظیم الکتریکی را اتخاذ می کنند که می تواند با قرارداد چپ و راست یا به طور مستقل کنترل شود.قاب کشش مقوایی برای تطبیق با عرض مقوا از تنظیم الکتریکی جلویی استفاده می کند.بافل جلو به صورت دستی و همزمان بلند می شود که ساده، قابل اعتماد و کارکرد آسان است.

6. باز و بسته شدن واحد: دستگاه کنترل الکتریکی با زنگ هشدار باز و بسته می شود، باز و بسته شدن زنگ هشدار را حفظ می کند، موقعیت یک دکمه و باز و بسته شدن را حفظ می کند، و شفت انتقال با یک کلاچ اصطکاکی وصل می شود تا اطمینان حاصل شود که ایمنی اپراتورها و جلوگیری از آسیب رساندن به دستگاه به دلیل عملکرد نادرست.دستگاه قفل کننده پنوماتیک، قفل محکم، راحت و دقیق است.شفت انتقال یونیت مجهز به دستگاه حفاظت اضافه بار برای جلوگیری از آسیب دیدن سایر قطعات است.مکانیزم محور قفل پنوماتیکی قفل محکم، راحت و دقیق را تضمین می کند، تضمین می کند که موقعیت مش بندی چرخ دنده ها بدون تغییر است و تولید عادی پس از جداسازی و گروه بندی حاصل می شود، تا از بروز ضایعات مقوا به دلیل عدم قرارگیری چاپ جلوگیری شود.

7. غلتک پایینی غلتک تغذیه کاغذ از لوله فولادی بدون درز با کیفیت بالا ساخته شده است که به خوبی آسیاب شده، در برابر توری افقی فشرده شده و برای افزایش اصطکاک مقوا آبکاری شده است.غلتک تغذیه لاستیکی و تخت در دو لایه پوشش داده می شوند، لایه داخلی 28 درجه است که باعث افزایش کشش شفت لاستیکی اصطکاکی می شود و لایه بیرونی 45 درجه است که مقاومت به سایش را افزایش می دهد.علاوه بر این، ساختار انتشار سریع اتخاذ شده است که راحت تر و سریع تر است.تنظیم فشار تخت های تغذیه کاغذ از مکانیسم تنظیم کاهش سرعت چرخ دنده کرم دو مرحله ای استفاده می کند که به صورت دستی تنظیم می شود و چرخش مقدار تنظیم مقدار تنظیم را نشان می دهد.

Ⅱ.واحد چاپ

1. غلتک صفحه چاپ

1) قطر غلتک صفحه چاپ <524 میلی متر است (از جمله قطر صفحه <536 میلی متر).تولید فولاد با کیفیت بالا، آسیاب ریز سطح، آبکاری کروم سخت، تصحیح تعادل پویا که به آرامی اجرا می شود، مناسب برای چاپ با سرعت بالا.برای حکاکی خطوط مرجع می توان از جهت های افقی و محیطی شفت استفاده کرد که برای آویزان صفحه و تراز صفحه راحت است.شفت سیم پیچ صفحه ثابت ضامن دار با شیار آویز صفحه که برای تعویض سریع صفحه مناسب است.فاصله محوری بین غلتک صفحه چاپ و جابجایی کشش صفحه چپ و راست 6 میلی متر تنظیم الکتریکی است.محدوده تنظیم موثر 12 میلی متر است و صفحه چاپ را می توان در هنگام اجرا یا توقف اصلاح کرد.

2) چرخ دنده سیاره ای فاز غلتکی صفحه چاپ تنظیم 360 درجه محیط را کنترل می کند و رایانه 360 درجه تنظیم عملکرد موتور را کنترل می کند که می تواند در حین کار یا در حین توقف کار کند.صفحه لمسی به طور خودکار مقدار تنظیم را نشان می دهد و پس از وارد کردن اندازه به طور خودکار تنظیم می شود.دستگاه صفر کردن خودکار برای چاپ غلتک صفحه، سیستم با موقعیت آویزان صفحه ارائه می شود، روی دکمه موقعیت آویزان صفحه کلیک کنید و تجهیزات به طور خودکار به موقعیت مناسب برای آویزان صفحه اجرا می شود که کارایی کار را بهبود می بخشد.سوئیچ پدال را برای چرخاندن سیلندر صفحه چاپ به جلو و عقب نصب کنید که برای تعویض صفحه و پاک کردن صفحه راحت است.

2. غلطک قالب

1) پردازش خوب با لوله فولادی بدون درز با کیفیت بالا، اصلاح تعادل پویا و استاتیک و عملکرد پایدار.کوئنچ و تمپر، شارژ گرم، تعادل پویا و استاتیک، سنگ زنی سطحی و آبکاری الکتریکی.

2) دنده یک مکانیسم تنظیم بدون واکنش را اتخاذ می کند که بر مش بندی دنده در هنگام تنظیم تأثیر نمی گذارد و دقت انتقال را تضمین می کند.تنظیم دستی میکرو فاصله بین غلتک صفحه چاپ و غلتک قالب گیری، نمایشگر مقیاس.1: جعبه دنده کرم دو مرحله ای 200 برای تنظیم موقعیت استفاده می شود و فاصله قابل تنظیم 0-12 میلی متر است.

3. غلتک آنیلوکس فلزی

1) تخت های غلتکی آنیلوکس ساختار کنسول پیشرفته ای را اتخاذ می کنند که برای نصب و نگهداری راحت است و سیستم اسکراپر را می توان بعداً نصب کرد.غلتک آنیلوکس توسط "Haili Roller" در چانگژو، استان جیانگ سو تولید می شود و با فناوری ویژه فولاد با کیفیت بالا، با عمر طولانی، مقاومت در برابر سایش و مقاومت در برابر خوردگی و کنترل خوب جوهر پردازش می شود.تعداد مش مش لانه زنبوری: 200، 220، 250، 280 خط / اینچ، با توجه به محصولات چاپ شده اختیاری است.

2) تنظیم صفحه لمسی غلتک و صفحه چاپ آنیلوکس، که عمل پرس پنوماتیکی است، پس از توقف دستگاه به طور خودکار صفحه را بلند می کند و به طور خودکار جوهر یکنواخت الکتریکی را روشن می کند تا از خشک شدن جوهر جلوگیری شود.با توقف/شروع تغذیه کاغذ، زمان تأخیر مرکب هر واحد چاپ جداگانه تنظیم می شود.غلتک آنیلوکس مجهز به کلاچ اوررانینگ یک طرفه است که از نیروی محرکه جدا می شود و مخلوط کردن یا شستن جوهر را راحت تر و سریع تر می کند.

3) غلتک توری سرامیکی (اختیاری با افزایش قیمت اضافی)، سطح لوله فولادی با سرامیک پوشانده می شود و پس از سنگ زنی و حکاکی لیزری، نقاط به صورت یکنواخت با 200-400 خط در اینچ، اختیاری جوهر می شوند.

3. غلتک لاستیکی

1) تخت‌خواب‌ها توسط "Silver Star Spring Breeze" در Jizhou، استان هبی تولید می‌شوند و از لوله‌های فولادی بدون درز با کیفیت بالا ساخته شده‌اند که با عملیات تعادل پویا و استاتیک تصفیه می‌شوند.سطح بیرونی از لاستیک Ding Qing با کیفیت بالا ساخته شده است که در برابر سایش و مقاوم در برابر خوردگی است و برای اطمینان از ارتفاع متوسط ​​و دقت تختخواب، آسیاب شده و توسط آسیاب CNC دقیق تشکیل شده است.

2) 1 را اتخاذ کنید: تنظیم دقیق فاصله چرخ دنده کرم دو مرحله ای 200، جوهر را به طور یکنواخت اعمال کنید، پس از تنظیم توسط گرانش خود قفل شود، و غلتک لاستیکی و غلتک آنیلوکس را پس از تمیز کردن جدا کنید تا از تغییر شکل لاستیک و از دست دادن خاصیت ارتجاعی جلوگیری شود.

4. سیستم تامین جوهر

1) پمپ جوهر یک پمپ پنوماتیکی از نوع دیافراگمی یک طرفه است که می تواند آب انباشته شده در پمپ و لوله را با فیلتر و سیستم گردش جوهر بازیابی کند.(توجه: هنگامی که سیستم کنترل جوهر خراش دهنده اختیاری باشد، یک پمپ دیافراگمی دو کاره مجهز شده است.) سیستم سنجش خودکار و تشخیص کمیت جوهر، هشدار غیرعادی جوهر و شستشو، از جمله هشدار و زنگ هشدار.

2) لوله تامین جوهر شفاف و فنجان ذخیره جوهر شفاف با آویزان بالا مشاهده وضعیت عرضه جوهر در تولید را بصری تر می کند.گردش لوله تمیز کردن و غلتک جوهر، عملیات ساده و راحت و تمیز کردن، تامین جوهر پایدار.

5. مکانیسم تنظیم فاز

1) فاز غلتک صفحه چاپ توسط مبدل فرکانس کنترل می شود و تنظیم فاز 360 درجه را می توان در هر دو حالت در حال اجرا و توقف اعمال کرد.

2) مبدل فرکانس سرعت موتور را کنترل می کند و رمزگذار با سیستم برنامه نویسی PLC همکاری می کند.با توجه به مقدار تنظیم شده، سرعت موتور به طور خودکار تغییر می کند، به طوری که دقت تنظیم فاز را می توان در 0.2 میلی متر کنترل کرد.

6. دستگاه موقعیت یابی ترمز قفل کننده پنوماتیک

1) مکانیزم ترمز سیلندر، هنگامی که دستگاه جدا می شود یا فاز تنظیم می شود، مکانیسم ترمز چرخش دستگاه را محدود می کند و موقعیت دنده اصلی را نقطه ثابت نگه می دارد.

2) هر واحد چاپ مجهز به کنترل اینچ مثبت و منفی دستگاه اصلی است که باعث می شود عملیات پاک کردن صفحه، آویزان صفحه و ثبت رنگ ساده تر و صرفه جویی در کار بیشتر شود.

Ⅲ. واحد شکاف

1. کنترل عملکرد صفحه نمایش لمسی

1) عملیات الکتریکی بخش شکاف، صفحه نمایش لمسی را برای کنترل سیستم اتوماسیون برنامه نویسی PLC، داده های ورودی مانند "طول * عرض * ارتفاع" محصولات کاغذی با توجه به سفارش اتخاذ می کند، سیستم رایانه را راه اندازی می کند تا به طور خودکار سفارش را ترتیب دهد. موقعیت مورد نیاز با یک دکمه، و به صورت دستی موقعیت شکاف را مطابق با نیاز مشتری تنظیم کنید.

2) رابط رنگی انسان و ماشین، ذخیره منو، جبران خودکار و اصلاح فاصله شیفت و سایر عملیات.موتور از مبدل فرکانس برای کنترل جعبه انتقال موتور دلتای استان تایوان استفاده می کند.با توجه به تنظیم تبدیل فرکانس سرعت موتور فاصله، جابجایی جانبی سر برش سریع، پایدار و دقیق است.انکودر با جعبه کنترل PLC برای تنظیم برش با مشخصات بالا همکاری می کند و چهار کاتر فاصله را به صورت همزمان تنظیم می کنند که تا حد زیادی در زمان تنظیم برش صرفه جویی می کند و راندمان کار را بهبود می بخشد.

2. قسمت پیش پرس، پرس خط و شکاف شش محوره کامل کنترل شده توسط کامپیوتر

1) ساختار شیاردار دو چاقوی تک شفت و ساختار دندان داخلی برای ارتفاع جعبه اتخاذ شده است، به طوری که روغن روان کننده به راحتی کارتن را آلوده نمی کند.واحد شکاف مجهز به دستگاه توقف اضطراری برای اطمینان از ایمنی است و مجهز به اینچ مثبت و منفی کل دستگاه است که برای کار راحت و انعطاف پذیر است.

2) ضخامت استاندارد چاقوی شیار 7 میلی متر است و مواد فولادی آلیاژی چاقوی شیار دندان را پس از عملیات حرارتی با سختی و چقرمگی عالی آسیاب می کند.چاقوی پیرایش دو تیغه دارای لبه تیز و دقت بالایی است.شفت از لوله فولادی بدون درز 45# با کیفیت بالا ساخته شده است و سطح آن زمینی و آبکاری شده است تا به نرمی حرکت کند.مکانیسم جابجایی بزرگ برش میانی، دستگاه پیرایش و برش، سازگاری تولید قوی.چاقوی پیرایش دو تیغه الاستیک، پیرایش صاف و صرفه جویی در هزینه.

3) از فناوری ریل راهنمای خطی استفاده کنید که پایدار و دقیق است و دقت فاز شکاف را تضمین می کند.تنظیم خودکار ده پیچ، تنظیم الکتریکی همزمان حرکت جانبی چپ و راست چرخ پیش پرس، چرخ پرس خط و نشیمنگاه کاتر شکاف بخش شکاف، کنترل دقت دکمه و صفحه لمسی.

3. چرخ پیش پرس و چرخ پرس خط

1) شفت بالا و پایین از فولاد مرغوب ساخته شده است که با تعادل دینامیکی و استاتیک کوئنچ شده و تمپر شده و آبکاری شده است.مجهز به چهار گروه چرخ پرس خط جدید، می تواند به طور موثری از خرد شدن مقوا جلوگیری کند و پرس خط صاف و مرتب است.در عین حال، قسمت شکاف مجهز به مجموعه ای از چرخ های پیش پرس است.بعد از دو خط پیش پرس و پرس، شکل خط بهتر است، ترک خوردن آن آسان نیست و جعبه منظم است.

2) صفحه شکاف چرخ فشار سیم را با محدوده تنظیم 2-12 میلی متر به صورت دستی تنظیم کنید.دنده از مکانیسم تنظیم بدون واکنش استفاده می کند، که بر مش بندی دنده ها در هنگام تنظیم تأثیر نمی گذارد و دقت انتقال را تضمین می کند.

4. مکانیزم تنظیم فاز شیاردار

مکانیزم چرخ دنده سیاره ای، فاز شکافی از PLC و تنظیم ورودی دیجیتال الکتریکی نوع 360 استفاده می کند، که می تواند هنگام کار یا توقف تجهیزات تنظیم شود.

Ⅳ.واحد قالب گیری

قطر بیرونی غلتک صفحه چاقو < 486 میلی متر است (با احتساب قطر قالب چاقو < 536 میلی متر).ساخته شده از فولاد ریخته گری با کیفیت بالا، سنگ زنی سطح، اصلاح تعادل، جداسازی یکنواخت سوراخ، افزایش پایداری عملیات و آبکاری شفت.

سوراخ های پیچ قالب قالب 10 متر، فاصله محوری 100 میلی متر، محیط شعاعی 18 قسمت مساوی، ارتفاع دای کاتر 25.4 میلی متر و ضخامت قالب چوبی 16 میلی متر (برای مقوای سه لایه) است. و 13 میلی متر (برای مقوای پنج لایه).

1. غلتک لاستیکی (غلتک بالایی)

1) قطر غلتک پد لاستیکی کمتر از 536 میلی متر است و قطر لنت لاستیکی 554 میلی متر است.پد لاستیکی با تعویض سریع، مقاومت در برابر سایش و عمر طولانی.مواد فولادی ریخته‌گری شده با کیفیت بالا، خاموش کردن و تمپر کردن، تعادل پویا و استاتیک، آسیاب ریز سطح، افزایش پایداری در حال اجرا.

2) شکاف بین غلتک قالب چاقو و غلتک پد لاستیکی به صورت الکتریکی تنظیم می شود و مکانیسم تنظیم ثابت قفل هوا پایدار و قابل اعتماد است.دستگاه مسافرتی عرضی مکانیکی غلتکی لاستیکی 50 میلی متری، سیستم جبران اختلاف سرعت، هر چاقو در موقعیت های مختلف، سایش و پارگی یکنواخت، به طور موثر طول عمر لنت لاستیکی یولی را افزایش می دهد.

2. مکانیزم تعمیر سنگ زنی

پد لاستیکی آسیاب الکتریکی، اصلاح سریع و کارآمد.عمر مفید لنت لاستیکی را بهبود بخشید.

3. دستگاه تنظیم فاز

فاز دایکات توسط 360 دیجیتال برقی تنظیم می شود و عملکرد و توقف تجهیزات قابل تنظیم است.

4. دنده محرک

1) انتقال دنده مارپیچ با دقت بالا.دنده انتقال از فولاد آلیاژی با کیفیت 20GrMnTi ساخته شده است.پس از خاموش کردن و تمپر کردن، کوئنچ با فرکانس بالا و سنگ زنی دنده، دنده به آرامی کار می کند، با صدای کم، سختی HRC58-62، عمر طولانی و سایش کم، که می تواند دقت ثبت چاپ را بدون تغییر برای مدت طولانی تضمین کند.

2) شفت و چرخ دنده توسط اتصال بدون کلید آستین اتصال کششی به هم متصل می شوند، به طوری که در هنگام استفاده با گشتاور بالا هیچ شکافی وجود نخواهد داشت، نصب و نگهداری راحت تر است، دقت انتقال طولانی مدت بالا است و چاپ ثبت نام تضمین شده است.

3) روانکاری دنده سیستم روانکاری اسپری اتوماتیک پمپ روغن دنده را برای اطمینان از دقت انتقال و عمر مفید اتخاذ می کند.

5. قسمت موتور

1) موتور اصلی برای کنترل موتور از مبدل فرکانس "Dongli" استفاده می کند که به نرمی کار می کند و دارای معایب کم لرزش و نویز است.کنترل کننده تبدیل فرکانس مبدل فرکانس «دلتای استان تایوان» است.خروجی گشتاور نامی با سرعت پایین، عملکرد فوق العاده بی صدا و پایدار.

2) فن جذب و فن حذف گرد و غبار همه فن های Zhongxin هستند، موتور فاز موتور DH ژجیانگ است و موتور همگن جوهر موتور Taibang استان تایوان است که دارای ویژگی های نویز کم و قدرت پایدار است.

6. قطعه بلبرینگ

یاتاقان های اصلی کل دستگاه، بلبرینگ های «NSK» وارداتی است و مابقی بلبرینگ ها از سازندگان معروف داخلی (واهالو) مستقیماً به عنوان نمایندگی خریداری می شوند.دقت محصول P6 P5 P4 و سطح ارتعاش گروه Z1 یا بالاتر است.

7. اجزای الکتریکی

هر واحد از واحد کنترل الکترونیکی مستقل استفاده می کند که ایمن و قابل اعتماد است.رله ها، چراغ های نشانگر، دکمه ها و کنتاکتورها از لوازم برقی اصلی ژجیانگ ژنگتای یا لوازم الکتریکی اشنایدر ساخته شده اند.شیر برقی و سیلندر از اجزای پنوماتیکی یادکه هستند که انعطاف پذیر، پایدار و بادوام هستند.

1. بسته بندی ضد رطوبت و ضد ضربه را اتخاذ می کند که برای جاده های مسافت طولانی مناسب است.

2. حمل و نقل و انواع شرایط آب و هوایی.مجموعه ای کامل از نگهداری و بهره برداری.

3. دفترچه راهنما گنجانده شده است.
