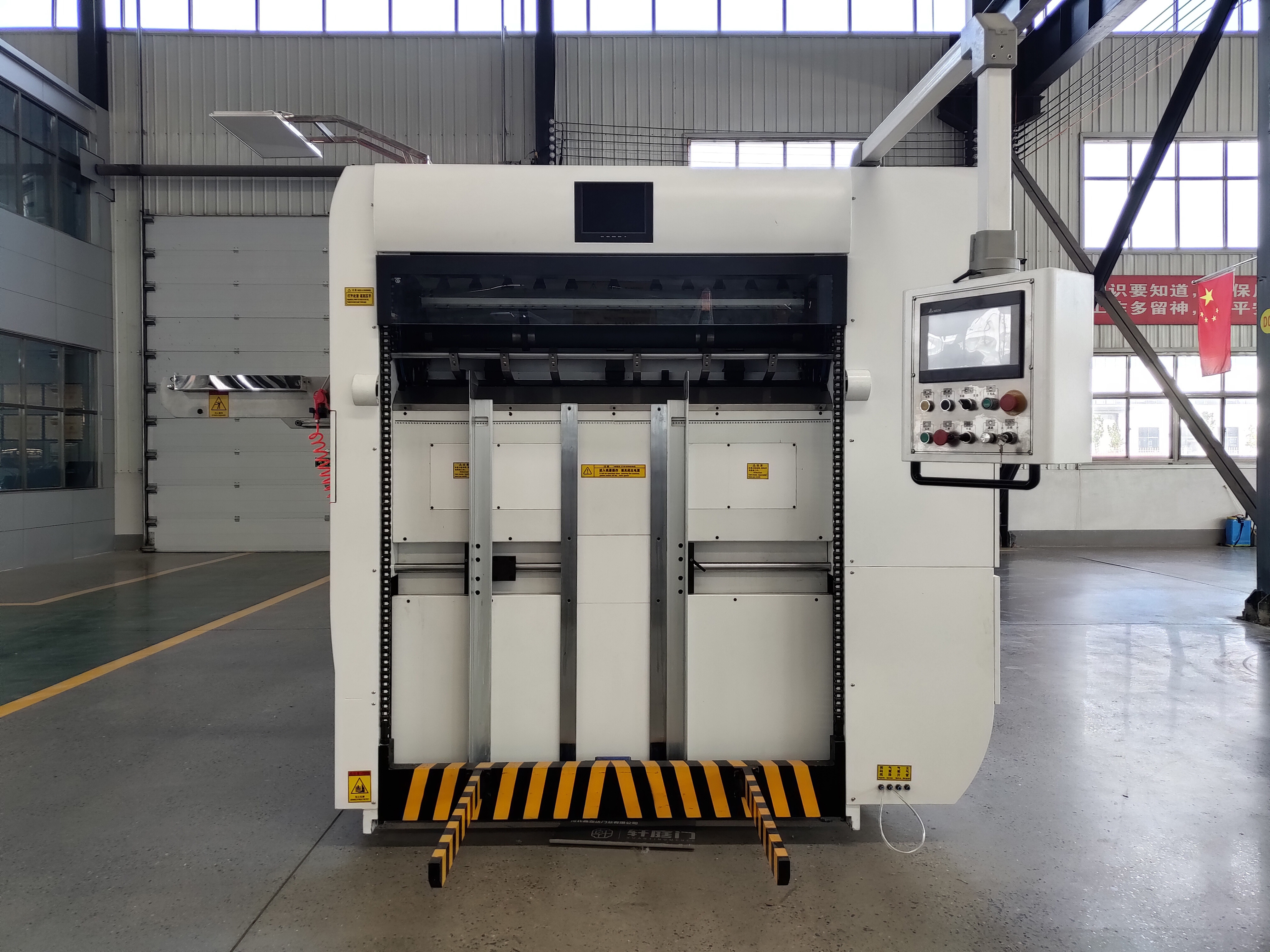

دستگاه برش و چین کش نیمه اتوماتیک 220/380/415 ولت BMY1500

BMY1500 نیمه اتوماتیک قالب برش و چین

ماشین برش و چین انداز نیمه اتوماتیک قالب BMY-1500 تجهیزات اصلی برای ساخت جعبه رنگ، کارتن و علامت تجاری کاغذ است.

دستگاه ما مجهز به دندانه های باز گیره با شدت بالا، راهنمای کلی چرخش جلو، راهنمای فشار خودکار، ساختار فاصله با دقت بالا، صفحه قفل پنوماتیک، کلاچ پنوماتیک، حفاظت اضافه بار و جمع آوری کاغذ خودکار، فاصله تغذیه کاغذ را کوتاه تر می کند، دقت موقعیت یابی را بالا می برد. قالب برش ثابت، کاغذ جمع آوری منظم، همچنین می تواند برش قالب غیر گیره انجام دهد.

1. بخش تغذیه کاغذ:کاغذ پیش کد، سکوی تغذیه کاغذ، نیمکت پنوماتیک.

قبل-کاغذ کد:آلومینیوم زاویه کشویی سیلندر، کارکرد آسان و سریع.اپراتور باید کاغذ پردازش شده را در چرخ دستی کاغذ پیش کد قرار دهد و چرخ دستی را به سکوی تغذیه کاغذ برگرداند تا زمانی که کاغذ حد پایینی را تعیین کرد به کار بعدی ادامه دهد.

پلت فرم تغذیه کاغذ:فاصله گام افزایش خودکار را می توان با توجه به مقدار کاغذ تنظیم کرد، عملیات آسان و سریع است.با ویژگی های فاصله تغذیه کوتاه تر و شدت کار کم.

نیمکت پنوماتیک:ایستاده اپراتور بر روی پلت فرم کار، تنظیم پنوماتیک ارتفاع دستگاه با توجه به ارتفاع مختلف اپراتور، آسان برای کار، صرفه جویی در زمان و تلاش.

تثبیت موقعیتبخش: افرنت راهنما، سمتراهنما.

راهنمای جلو:راهنمای جانبی چرخاننده کلی جلو تاب تأثیر کمی بر لبه کاغذ دارد، دقت موقعیت یابی بالا، با چهار مجموعه سوئیچ فیبر دقیق (مارک تایوان ریکو) برای بررسی کاغذ در محل و جلوگیری از هدر رفتن کاغذ.

راهنمای جانبی:شما می توانید راهنمای جانبی را بر اساس محصولات مختلف انتخاب کنید، بدون نیاز به تعویض اجزا، تنظیم آسان و سریع.

کاهش نرخ مرگ و میربخش:گیره ها، قاب ورق برش قالب، ورق فولادی قالب، ساختار انتقال، سکوی پایین میزبان، سکوی متحرک و سکوی بالایی، ساختار متناوب، ترمز کلاچ پنوماتیکی.

فشار برش قالب می تواند به طور کلی تنظیم شود و همچنین می تواند لبه دستگیره جلویی را به طور جداگانه تنظیم کند، کاهنده دستی راحت است و باعث صرفه جویی در کار می شود.

گریپر:گیره ها از استحکام بالا از ریخته گری دقیق آلیاژ آلومینیوم سخت ساخته شده اند، با استحکام خوب، مواد سبک، اینرسی کوچک، استحکام بالا، می توانند کاغذ را با دقت و روان در سرعت بالا انتقال دهند.راهنمای جلو دستگیره منحصر به فرد، موقعیت دوگانه برش قالب و منحنی در حال اجرا بادامک، صدای کم، دقت بالا و آخرین بادوام، لبه دستگیره تنها 6 میلی متر است.

قاب ورق برش قالب:تقویت مضاعف قاب ورق برش قالب دارای ریل راهنمای قفل پنوماتیک و بلبرینگ نورد، ایمنی بالا، عملیات آسان است. می تواند به طور موثری از افتادگی و جدا شدن صفحه قالب برش جلوگیری کند.

ورق فولادی برش قالب:ورق فولادی 70CR با عملیات حرارتی ویژه، مسطح بودن خوب، سختی بالا، عمر طولانی پردازش می شود.سیستم ویرایش دود بالشتک هوای شخصی سازی شده باعث می شود صفحه فولادی به داخل و خارج فشار داده شود، آسان و صرفه جویی در کار باشد.
ساختار انتقال:طراحی جدید گیربکس باعث برش قالب با سرعت بالا می شود.درایو اصلی از چرخ دنده کرم و ساختار میل لنگ طراحی شده تخصصی استفاده می کند، اتصال بوش بلبرینگ فضای حرکت را کاهش می دهد، از برخورد چرخ دنده کرم و کرم، فشار برش بالا، عملکرد فشار بالا را دارد.4 گوشه سکوی متحرک مجهز به فنر بافر رفع فشار است و باعث کاهش فرسودگی دستگاه می شود و باعث می شود دستگاه ثابت تر کار کند.
سکوی پایین میزبان، سکوی متحرک و سکوی بالایی:این اجزای کلیدی از ریخته گری شن و ماسه رزین چدن انعطاف پذیر با استحکام بالا، استحکام کششی بالا و چقرمگی خوب ساخته شده اند.
ساختار متناوب:با استفاده از ساختار نمایه سازی بادامک سه تایی موازی با دقت بالا، منحنی بادامک طراحی شده است، زاویه تراورس بزرگ، گیره را ثابت تر می کند.
ترمز کلاچ پنوماتیک:گشتاور انتقال را با تنظیم فشار هوا، صدای کم، عملکرد خوب ترمز کنترل کنید.به طور خودکار خاموش کردن دستگاه در هنگام حفاظت از بار اضافی دستگاه برای جلوگیری از وقوع حادثه.

4.بخش جمع آوری کاغذ:جمع آوری کاغذ به صورت خودکار و کمی

کاغذ تراز پشت، کاغذ تراز جانبیبرای اطمینان از منظم بودن تغذیه خودکار کاغذ، ساختار دستگاه جمع آوری کاغذ ساده و سریع است.کاغذ تراز پشت تنظیم شده توسط برق، سه برابر سریعتر از عملکرد دستی، عملیات ساده و راحت است. اپراتور می تواند کاغذ تراز پشتی را در مقابل دستگاه نظارت کند. کاغذ تراز پشتی مجهز به سوئیچ تشخیص دوگانه برای نظارت بر کاغذ است.همچنین می تواند هنگام کار دستگاه نمونه برداری کند. هنگامی که جمع آوری کاغذ به سفارش برسد به طور خودکار هشدار می دهد تا به اپراتور یادآوری کند که پلت فرم جمع آوری کاغذ را جایگزین کند.
مقاله کمی:می تواند مقدار دلخواه را از 10 تا 9999 تنظیم کند، زمانی که کاغذ به مقدار تنظیم شده رسید، به طور خودکار خاموش می شود.

5. Eکنترل الکتریکیبخش:مotor، PLC و رابط انسان و ماشین، سیستم کنترل الکترونیکی، انواع دستگاه حفاظت ایمنی.
موتور:با موتور کنترل سرعت بدون پله اینورتر فوجی وارداتی، باعث صرفه جویی در انرژی موتور اصلی، سر و صدای کم می شود.موتور کاهنده تغذیه و جمع‌آوری کاغذ، موتور کاهش سرعت ترمز الکترومغناطیسی وارداتی تایوان را با عملکرد ایمنی بالا، عمر طولانی و سر و صدای کم انتخاب می‌کند.
PLC و رابط انسان و ماشین:صفحه نمایش دیجیتال سرعت و وضعیت کار دستگاه، موتور اصلی توسط مبدل فرکانس کنترل می شود، کنترل سرعت بدون پله باعث می شود که در حال اجرا ثابت تر شود.سیستم نمایش رابط انسان و ماشین می تواند انواع شرایط کاری، محل خطا به موقع و راه حل های پیشنهادی را نمایش دهد.
سیستم کنترل برق:فرآیند کنترل میکروکامپیوتر کنترل خودکار و تشخیص بی‌درنگ از تغذیه کاغذ، انتقال کاغذ، برش قالب، جمع‌آوری کاغذ.
انواع دستگاه حفاظت ایمنی:هشدار بوق در هنگام بروز مشکلات و خاموش کردن دستگاه به طور خودکار برای اطمینان از ایمنی انسان.

6.Lسیستم آبرسانی:افسیستم روانکاری ارسی وزمان سنجیسیستم روغن کاری.

سیستم روغن کاری اجباری:تنظیم فشار روغن و سرعت جریان مناسب است، مطمئن شوید که روغن درایو اصلی به طور معمول تامین می شود و هنگام کار دستگاه خاموش نمی شود.
سیستم روغن کاری زمان بندی:متصل به کنترل کننده قابل برنامه ریزی میزبان، عملکرد روانکاری را به طور خودکار کنترل می کند.زنجیر انتقال با برس روغن روغن کاری می شود و دارای محافظ روغن برای حفظ تمیز کردن دستگاه است، همچنین روغن کاری روغن را به صورت کمی و زمان بندی انجام می دهد، به دلیل عدم تغذیه دستی از آسیب دستگاه جلوگیری می کند.سیستم روانکاری زمان نه تنها صدای دستگاه را کاهش می دهد، بلکه عملکرد ثابت دستگاه را تضمین می کند.

1. بسته بندی ضد رطوبت و ضد ضربه را اتخاذ می کند که برای جاده های مسافت طولانی مناسب است.

2. حمل و نقل و انواع شرایط آب و هوایی.مجموعه ای کامل از نگهداری و بهره برداری.

3. دفترچه راهنما گنجانده شده است.
