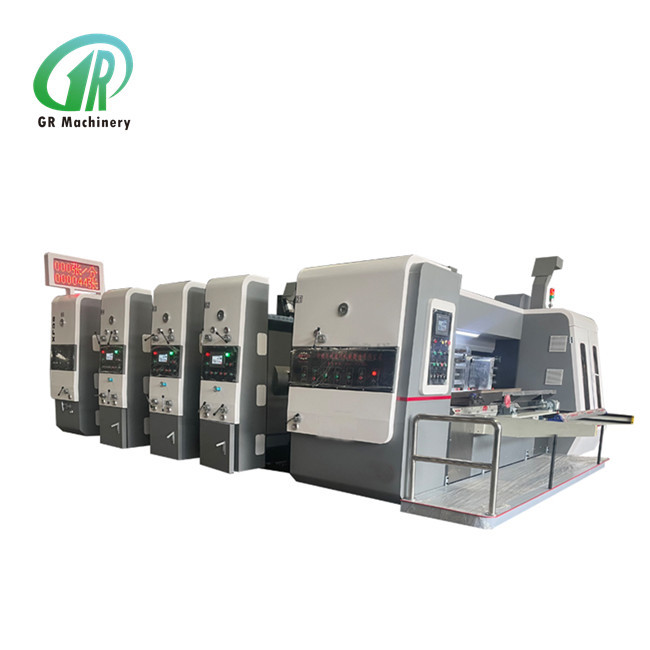

دستگاه برش قالب فلکسو فیدر اتوماتیک سرب ایج با چاقوی شکاف دار

ماشین برش خودکار سرب Eage Feeder Flexo Printing Die با چاقوی سوراخ

واحد چاپ

1رولر چاپی

1) قطر بیرونی 410mm.

2) مواد صفحه فولادی، آسیاب سطح، کروم سخت.

3) تعدیل تعادل، عملکرد بدون مشکل.

4) رول ثابت چرخ چرخ دار که صفحه چاپ را نصب می کند.

5) شکاف صفحه تمام شکل، مناسب برای نسخه آویزان 9 میلی متر اعمال می شود.

6) بارگذاری و تخلیه صفحه چاپ، به طور مثبت و منفی با سوئیچ پا الکتریکی.

7) تنظیم دستی متقاطع رول چاپ، محدوده 2-5mm.

2. رولر چاپی

1) قطر بيرون 175 ميلي متره

2) خرد کردن سطح لوله های فولادی، کروم سخت.

3) تعدیل تعادل، عملکرد بدون مشکل.

4) شکاف رولر چاپ مطبوعات به صورت دستی با بدن دو قطب خود قفل کرم گیر تنظیم می شود و شکاف با گیر عجیب و غریب تنظیم می شود که با مقیاس نشان داده شده است.

3از فولاد آنیلکس

1) قطر بيروني 215 ميلي متر

2) سطح لوله فولادی فرآیند کرومیوم پیشرفته ای را اتخاذ می کند که سخت، صاف و مقاوم در برابر لباس است.

3) نقطه ثابت است و جوهر هم است.

4) طول عمر صفحه چاپ و رول لاستیکی را افزایش دهید.

5) ولوت خود قفل دو قطب برای تنظیم دستی فضای خالی رول آنیلوکس اتخاذ شده است و یک آستین فولادی عجیب برای تنظیم فضای خالی استفاده می شود و مقیاس نشان داده شده است.

4رولر لاستیکی

1) قطر بيرون 205 ميلي متره.

2) سطح لوله فولادی با لاستیک مقاوم در برابر فرسایش پوشانده شده است.

3) خرد کردن ویژه در رولر لاستیکی، اثر انتقال جوهر خوب.

4) دو قطب خود قفل بدن دنده کرم برای تنظیم دستی فاصله بین anilox و رول لاستیکی، و دنده های عجیب برای تنظیم فاصله استفاده می شود، و مقیاس نشان داده شده است.

5. رولر راهنمای کاغذ بالا و پایین

1) رولر بالا: قطر بیرونی 86mm ، لوله بدون درز ، با چهار چرخ کاغذی.

2) رولر پایین: قطر بیرونی 155mm، لوله فولادی بدون درز، برش سطح، کروم سخت.

3) فضای خالی رول های ورودی کاغذ به صورت دستی با بدن دو قطب خود قفل کننده کرم تنظیم می شود و فضای خالی با چرخ چرخ عجیب و غریب تنظیم می شود که با مقیاس مشخص شده است.

6دستگاه تنظیم فاز

1) ساختار دنده های سیاره ای

2) فاز چاپ با استفاده از تنظیم 360 درجه الکتریکی دیجیتال میکرو کامپیوتری LCD (قابل تنظیم برای کار و توقف)

3) موقعیت جانبی دستی، فاصله +/-5mm تنظیم شده.

4) رولر صفحه چاپ برای تنظیم فاز، میکرو کامپیوتر LCD را اتخاذ می کند که می تواند به صفر تنظیم شود و صفحه را به سرعت با دقت بالا تنظیم کند.

7سیستم بازیافت جوهر

1) پمپ دیافراگم پنوماتیک، عرضه جوهر پایدار، کار و نگهداری آسان.

2) صفحه فیلتر جوهر، ناخالصی های فیلتر.

8دستگاه ثابت کردن فاز چاپ

1) مکانیسم ترمز پنوماتیک

2) هنگامی که واحدها جدا می شوند یا در روند تنظیم فاز، مکانیسم ترمز چرخش ماشین را محدود می کند، نقطه ثابت موقعیت اصلی گیر را حفظ می کند.

واحد اسلاتینگ (تعدیل کامل کامپیوتر)

1. صفحه لمسی کامپیوتر پذیرفته شده است

از طریق PLC و کدگر چرخشی، تشخیص و تنظیم خودکار می تواند انجام شود. دستورات ذخیره سازی می تواند فراخوانی شود.

2تنظیم کامل کامپیوتر

علاوه بر استفاده از صفحه لمسی کامپیوتر، جهت محوری و ارتفاع جعبه هر صندلی برش را از طریق PLC و رمزگذاری چرخش تنظیم کنید.دکمه های کنترل الکتریکی نیز می تواند برای تنظیم جهت محوری هر صندلی برش و ارتفاع جعبه استفاده شود.

3تنظیم فاز سوراخ کردن

1) تنظیم فاز اسلاتینگ از کنترل فرکانس تبدیل صفحه نمایش لمس PLC و تنظیم دیجیتال الکتریکی 360 ° استفاده می کند (حرکت و توقف همگی قابل تنظیم است).

2) دستگاه تنظیم فاز صفر برای اطمینان از موقعیت قطعه ثابت.

4. قسمت قبل از رشد

1) پیش از افزایش قطر میله 110mm، استفاده از لوله فولادی بدون درز با کیفیت بالا. آسیاب سطح، اصلاح تعادل پویا، کروم سخت، چرخش صاف.

2) چرخ پیش افزوده تکنولوژی پیشرفته را برای بهبود چرخ پیش افزوده بزرگ اتخاذ می کند ، به طوری که کاغذ هنگام پیچیدن خط شکسته نخواهد شد.

5بخش چرخ خم شده

1) قطر رولر پیچ و خم 124 میلی متر است و لوله فولادی بدون درز با کیفیت بالا مورد استفاده قرار می گیرد. آسیاب سطح، اصلاح تعادل پویا، کروم سخت، چرخش صاف.

2) چرخ خم کردن تکنولوژی پیشرفته را اتخاذ می کند. چرخ بالا از چسب رزین با سختی بالا و شکاف در وسط ساخته شده است. هنگام عبور از تخته به طور همزمان با چرخ پایین،خط تخته از شیب فرار نمی کند.

3) موقعیت محوری چرخ پیچ، چرخ پیش پیچ و دیسک برش سوراخ به طور خودکار به طور همزمان از طریق پیچ توپ دقیق تنظیم می شود.

4) تنظیم پایین رول چرخ پیچ، رول پیش افزوده و تیغه سوراخ، ساختار آستین عجیب و غریب تنظیم می شود تا ساختار را جمع کند،تنظیم آسان و موقعیت دقیق;

5) تنظیم کمترین فاصله رول چرخ پیچ، رول پیش افزوده و تیغه سوراخ توسط بدن چرخ کرم خود قفل دو قطبی به صورت دستی تنظیم می شود.و فاصله با دنده های عجیب تنظیم می شود و با مقیاس مشخص می شود.

6. پیش افزوده شدن، برش و سوراخ کردن صندلی تیغه

1) قطر بالایی رول از slotting 156mm است، لوله فولادی بدون درز، دو بار از آسیاب، سطح کروم سخت پوشش، حرکت به آرامی.

2) قطر پایین رولر از slotting 156mm است، لوله فولادی بدون درز، دو بار از خرد کردن، سطح کرومیوم سخت، حرکت به آرامی.

3) ماشینکاری دقیق دیسک تیغه ی بالای تیغه.

4) تنظیم الکتریکی موقعیت محوری هم زمان دیسک های بالایی و پایین تیغه، چرخ پیچ، دیسک چاقوی برش و چرخ پیش پیچ.

5) یک شاخه دو تیغه است، تنظیم ارتفاع جعبه ساختار کنترل الکتریکی دندان داخلی را اتخاذ می کند، به طوری که روغن روان کننده برای آلوده کردن کارتون آسان نیست.و تنظیم ارتفاع جعبه دارای دستگاه حفاظت از برخورد الکترونیکی است، به دستگاه آسيب نمي رساند.

6) مکانیسم عبور صفحه راهنما طراحی ترکیبی از پیچ توپ دقیق و محور نوری خطی را با حرکت انعطاف پذیر و موقعیت دقیق اتخاذ می کند.

7مکانیسم تنظیم فاز اسلات

1) ساختار دنده های سیاره ای

2) فاز سوراخ کردن توسط کامپیوتر و الکتریکی کنترل می شود که به صورت دیجیتال 360 درجه تنظیم می شود.

8. سوئیچ کنترل و کنترل

پنل کنترل مجهز به یک صفحه لمسی 6 اینچی است که تنظیم اندازه سوراخ را آسان می کند.

واحد برش متری

1. چرخ های پیچ و تاب

1) قطر رول 110mm لوله فولادی بدون درز است، از طریق دو بار پیسیدن، سطح کروم سخت، حرکت به آرامی.

2) فاصله چرخ های پیچ و خم شده به صورت دستی با بدن دو قطب خود قفل کننده کرم تنظیم می شود و فاصله با چرخ های منحرف تنظیم می شود که با مقیاس مشخص شده است.

2. رول های برش

1) قطر قطر پایین قطر برش 360mm است که از فولاد آلیاژ فولادی سانتریفیوژ ساخته شده است.آن را مجهز به گره دار چسب گیری تکه دار.

2) قطر رولر فرش لاستیکی 388.9mm است، ماشینکاری پایانی فولاد 45 # با کیفیت بالا، اصلاح تعادل، کروم سخت.فرش لاستیکی برند Depair از آلمان را اتخاذ می کند - آستین لاستیکی پلی اورتان مقاوم با برش صاف، نصب آسان و بیش از 8 میلیون بار برش می شود. رولر فرش لاستیکی دستگاه های حرکتی مکانیکی را اتخاذ می کند، هر چاقو در موقعیت های مختلف برش می دهد،به طور موثر طول عمر استفاده از فرش لاستیکی را افزایش می دهد، فاصله حرکت 30 میلی متر است، دستگاه تعویض اتوماتیک سرعت خطی، باعث می شود کار حلقه قطع نامحدود در جهت محوری انجام شود، تا لباس فرش لاستیکی یکنواخت تر شود.هنگامی که قطر رول نرم تغییر می کند، تعویض ردیابی خودکار، بدون تنظیم دستی، اطمینان حاصل شود که اندازه هر دسته از کارتون های کنده شده به طور کامل سازگار،و دستگاه جدا کردن رول برش میله ای مجهز به یک سیلندر است، زمانی که کارتن تغذیه و خالی، دو رول بالا و پایین جدا می شود، کاهش فرسایش کفش لاستیکی و تیغه.طول عمر ماژول فرش و تیغه های لاستیکی به شدت افزایش می یابد.

3) مکانیسم آسیاب خودکار رولر لاستیکی، تعمیر و پولیش فرش لاستیکی فرسوده چندین بار. نرخ استفاده مجدد فرش لاستیکی به شدت افزایش یافته است.چراغ هشدار در هنگام تعمیر رول لاستیکی می درخشد.

4) سیستم تمیز کردن: گره های جلو و عقب با استفاده از موتور کاهش سرعت به کمربند فشار داده می شوند و ضایعات کاغذ به طور کامل از بین می روند.به طوری که دستگاه تحت تاثیر انباشت کاغذ های زائد قرار نگیرد.بهره وری کار به شدت بهبود یافته است.

3ساختار تنظیم فاز رول های برش

1) ساختار دنده های سیاره ای

2) فاز برش میپوشد LCD میکرو کامپیوتری تنظیم 360 درجه دیجیتال الکتریکی (قابل تنظیم برای کار و توقف).
