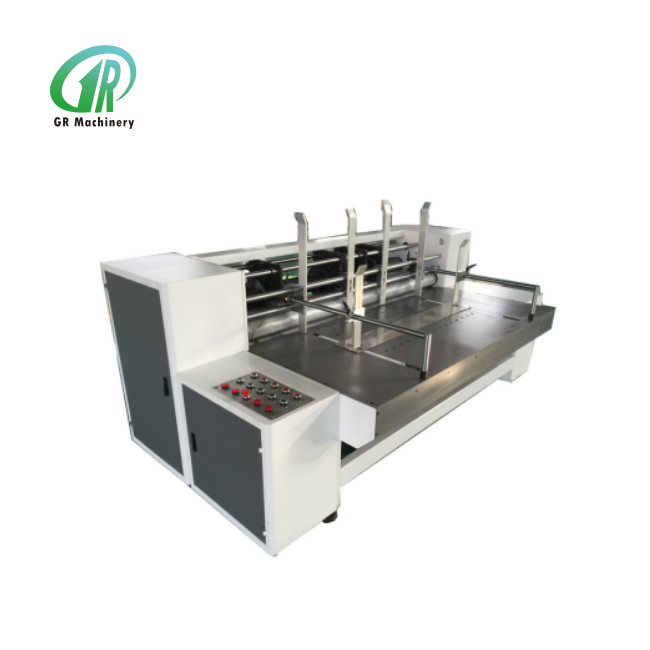

مدل 2000 اتوماتیک جعبه کارتن جعبه شکل گیری ماشین دقت بالا

ماشین ساخت جعبه کارتن اتوماتیک

منمقدمه

این دستگاه سیستم تغذیه کارت بوردی کمکی را با جذب خلاء (حجم هوا قابل تنظیم است) ، با عملکردی که می تواند سوراخ کردن، برش زاویه ای، برش، پیچ و خم کردن و غیره را تکمیل کند، اتخاذ می کند.از کارتونی موج دار در یک بار. عمق سوراخ کردن اين دستگاه باتنظیم الکتریکی، و مجهز به خواندن مقیاس است. تنظیم فاز است که به ساختار دنده سیاره ای، اتخاذبرقکامپیوترنوع 360 درجهاصلاح، و دیسک چاقوی بالا و پایین و چرخ های پیچ و خم می تواند همزمان به سمت چپ یا راست حرکت کند، (توجه: برخی از ابزار ویژه برای تنظیم حرکت) ، استفاده آسان و نگهداری، جمع و جور است,که حرفه اي است با توجه به تجهیزات کوچک کارتن

II. ویژگی های اصلی ساختار و عملکرد

1. رولر تغذیه کاغذی رولر الگویی را اتخاذ می کند ، فشار رولر تغذیه تنظیم چرخ عجیب و غریب را با چرخ های عجیب و غریب چپ و راست اتخاذ می کند ، می تواند فشار را به طور همزمان تنظیم کند.

2. بخش تغذیه کف پشتی دو طرف و پشت بافل ها را برای محکم کردن کاغذ استفاده می کند ، برای جلوگیری از خطای سوراخ کردن برای ایجاد کاغذ بالا در هنگام فشار دادن کاغذ ،می تواند در هر نوع کاغذ با کیفیت متفاوت قرار گیرد.، و ارسال کاغذ با ثبات و دقت

3. دیسک چاقوی سوراخ کردن استفاده از فولاد کامل پردازش شده ، چاقوی سوراخ کردن استفاده از چاقوی نیمه دایره ای به شکل قوس درخشش به سوراخ و حذف زباله، کاغذ به رول برش پس از سوراخ کردن،چاقو های برش دهنده هر دو طرف کاغذ را به دقت برش می دهند. (تذکر: چرخ فشار و چاقوی برش در یک رول نصب شده اند، تنظیم آسان)

4کارت بوردی پس از سوراخ کردن، برش گوشه، پیچ و برش توسط شش شاخه انتقال ارسال می شود.این قدرت ماشین مجهز به تنظیم کننده سرعت فرکانس (سرعت آزاد تنظیم می شود)، با استفاده از JTE فرکانس تبدیل.

5. اين ماشين براي تنظیم اندازه كارتون، تنظیم فاز گير سياره اي الکتريکي را اتخاذ مي كند، بدون توقف قابل تنظیم است

III. ساختار ماشین

1 - بخش تغذیه جانبی 2 - بخش تغذیه عقب 3 - بخش تغذیه جلو

(عکس الف)

4 --- دیسک چاقو 5 --- دیسک برش گوشه 6 --- دستگاه فشار دادن کاغذ

7 --- پانل دکمه جلو 8 --- پانل دکمه عقب

(تصویر)ب)

IV.عملکرد ماشین

1. کارتونی که می خواهید پردازش کنید را انتخاب کنید، باز کننده تغذیه جانبی را تنظیم کنید (1 در تصویر A) روش تنظیم: پیچ ها را در دایره تصویر زیر رها کنیدبه سمت راست یا چپ حرکت دهیدبعد از اتمام تنظیم، پیچ را محکم کنید و بافلها را ثابت کنید.

2. جهت گیری بافل تغذیه عقب (۲ در تصویر A) ، روش تنظیم: پیچ ها را در دایره تصویر زیر رها کنید ، دو بافل تغذیه عقب (۲ در تصویر A) را به جلو یا عقب حرکت دهید ،موقعیت های مناسب را با توجه به عرض کارتن تنظیم کنید ، بعد از اتمام تنظیم، پیچ را محکم کنید و بافل ها را تنظیم کنید.

3. فاصله تغذیه را با توجه به ضخامت کاغذ تنظیم کنید: پیچ ها را در دایره تصویر زیر رها کنید ، بازکن های تغذیه جلو (3 در تصویر A) را به بالا و پایین حرکت دهید ،فاصله بین پایین باز و میز تغذیه 1 باشد.5 برابر ضخامت کاغذ. (وقتی که کاغذ تغذیه می شود ، می تواند کاغذ پایین را عبور دهد و آخرین ثانیه را متوقف کند)

4با توجه به ضخامت کارتن، برای تنظیم فاصله رول های تغذیه، چرخ های پیچ و دیسک های چاقو، برای تغذیه، پیچ و پیچ کارتن به آرامی.روش تعدیل: دروازه ي امنيتي رو در سمت چپ ماشين باز کن. سه تا تنظیم کننده کرم توربين وجود دارهوسطش براي تنظيم فاصله بين چرخ هاي خم شده، پایین ترین یکی برای تنظیم فاصله بین دیسک های چاقو است.

5. خط برق رو وصل کن و دستگاه رو با برق شارژ کن

6. دستگاه را در صفحه دکمه جلو (۷ در تصویر B) شروع کنید ، مانند تصویر زیر ، در تصویر ۱ ، دستگاه خاموش شده است (در این زمان ، دکمه توقف فوری فشار داده می شود) ،توقف اضطراري رو باز کن، سپس “بخش قدرت” روشن می شود، “بخش اصلی” را فشار دهید، برای شروع ماشین، “بخش اصلی” روشن می شود، مانند تصویر ۲.

(تصویر 1)

(تصویر 2)

Front صفحه دکمه

1. کارت بورس را بر روی میز تغذیه تنظیم کنید که تنظیم شده است ، سه دیسک چاقو سوراخ و یک دیسک چاقو گوشه برش تنظیم کنید ،با توجه به موقعیت درست سوراخ کردن و برش گوشه ای از کاغذ. روش تنظیم مانند زیر: در صفحه دکمه عقب (۸ در تصویر B) ، دو دکمه را حرکت دهید (جوج مثبت) و (جوج منفی) در دایره تصویر 3 ،ديسک چاقو رو چرخ کن و سوراخ پیچ رو بيرون بذار، در تصویر 4 نشان داده شده است ، پیچ ها را با کلید فرنچ جدا کنید ، سپس مانند تصویر 5 ، کلید فرنچ را چرخش دهید و دیسک چاقو را به سمت راست یا چپ حرکت دهید تا موقعیت مناسب سوراخ کردن یا گوشه برش،وقتي که حرکت ميکني، دیسک های چاقوی بالا و پایین و چرخ پیچیدگی مربوطه به طور همزمان حرکت می کنند. تنظیم سه دیسک چاقوی دیگر یکسان است.

(تصویر 3)

(تصویر 4)

(تصویر 5)

2تنظیم ارتفاع جعبه: با توجه به ارتفاع جعبه که تولید می شود، در صفحه دکمه عقب (۸ در تصویر B) ،با استفاده از دو دکمه (بخش دایره ای در تصویر زیر) برای تنظیم فاصله بین چاقو و چاقو در دیسک چاقو، همچنین به معنی ارتفاع جعبه است. در هر دیسک چاقو مقیاس درجه بندی شده وجود دارد، تنظیم آسان به دقت.

3. در صفحه دکمه جلو (۷ در تصویر B) ، مانند زیر تصویر ۶، فشار دهید "فنت کشش" را روشن کنید ، "نمایشگر فن کشش" را روشن کنید ، برای شروع فن ، دکمه سرعت اصلی را چرخش دهید ،سرعت رو از صفر سريع تر کنيدآزمایش برای تغذیه یک تکه از کاغذ، با توجه به موقعیت واقعی سوراخ و گوشه برش، برای تنظیم فاز. تنظیم فاز در صفحه دکمه پشت (۸ در تصویر B) ،با استفاده از دو دکمه ی “کارتون فاز ” و “کارتون فاز ” که در تصویر ۸ به دور کشیده شده اند برای تنظیم.

(تصویر 6)

(تصویر 7)

(تصویر 8)

4. پس از اتمام تنظیم ، می توانید هر دستگاه فشار کاغذ (6 در تصویر B) را بین دو دیسک چاقو ، مانند تصویر زیر ، حرکت دهید و سپس تولید حجم جعبه های کارتن را آغاز کنید.

قسمت تنظیم اختیاری در هنگام تغذیه با بطری با طول بزرگ یا عرض بزرگ:

1. هنگامی که طول مقوا بزرگ است ، می تواند به سمت راست یا چپ به سمت جلو (در تصویر A) حرکت کند. روش تنظیم: پیچ ها را در دایره تصویر زیر رها کنید ،حرکت دو پیشانی تغذیه بافلر (3 در تصویر A)بعد از اتمام تنظیم، پیچ را محکم کنید و بافلها را ثابت کنید.

2. وقتي عرض كارتون بزرگ باشد ، بايد محدوده جذب ميز تغذيه را تنظیم كنيم: اول يك تکه كارتون را روي ميز تغذيه قرار دهيد و ماشين را در حالت سرعت پايين قرار دهيدمحدوده راه رفتن صفحه فشار را بررسی کنید (بخش مستطیل در تصویر زیر) . اطمینان حاصل کنید که صفحه فشار کردن به کاغذ دست نمی زند زمانی که صفحه فشار کردن لبه دورین ماشین را حرکت می دهد ، سپس می تواند کاغذ را فشار دهد و به جلو تغذیه کند.اگر لازم باشد موقعیت صفحه فشار را تنظیم کنید، پیچ ها را که در تصویر زیر حلقه شده اند ، جدا کنید ، سوراخ پیچ مناسب را در موقعیت جانبی تر پیدا کنید ، صفحه فشار را ثابت کنید.

V. قطعات آسان پوشیدن و روش تعویض

1. تعویض چاقو و چاقو گوشه:

همانطور که در تصویر زیر نشان داده شده ، پیچ قطعه ای که نیاز به تعویض دارد را جدا کنید ، سپس می توانید چاقو را بردارید و چاقو جدید را نصب کنید و پیچ را تعمیر کنید.می توانید “جوج مثبت” یا “جوج منفی” را در صفحه دکمه عقب (۸ در تصویر ب) ، پیچ رو به بیرون بچرخونید، راحت میشه ازش برداشت.

2. جایگزین نوار جمع آوری زباله: نشان می دهد در تصویر زیر، پیچ در سوراخ با استفاده از کلید، سپس می توانید نوار فولادی را بیرون بکشید.

VI. تعمیرات ماشین

1. به طور منظم کنترل اوراق bearings ماشین و تمیز کردن یک بار در هر نیم سال به یک سال. قطعات اتصال دیگر، نیاز به اضافه کردن روغن موتور هر نیم سال.

2. قبل از شروع دستگاه، بررسی کنید که آیا ناخالصی در داخل وجود دارد، اگر برخی از قطعات فرسوده یا شکسته باشد، پس از بررسی و هیچ ناهنجاری، سپس ماشین را شروع کنید.ماشين بايد مدت زيادي تمیز و مرتب باشه.

VII. تضمین ماشین و خدمات پس از فروش

1اين ماشين يک سال گارانتي براي کل ساختمون داره به جز چاقو ها و قطعات لاستيکيبه جز قطعات آسان پوشیدن و خسارت ناشی از کار نادرست، اگر مشکلی با عناصر الکتریکی ، دنده ها ، اثر و غیره وجود داشته باشد ما قطعات جایگزین را به صورت رایگان فراهم می کنیم.

2. بعد از دوره گارانتی، اگر قطعات آسیب دیده یا شکسته باشد، ما برای ارائه قطعات جایگزین پرداخت خواهیم کرد.

3برای تمام مشکلات عملیاتی، تعمیرات و غیره در تولید، شرکت ما راه حل فنی و کمک به مشتری ما را به صورت رایگان فراهم می کند.
