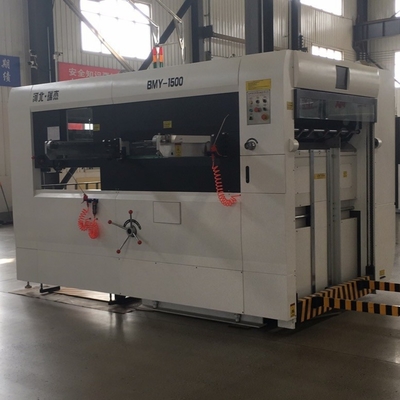

BMY-1500 نیمه اتوماتیک ماشین برش و پیچاندن ماشین تغذیه دستی برای ساخت جعبه رنگ

BMY-1500 نیمه اتوماتیک بمیربرشو پیچ و خمماشین

I. معرفی ماشین:

ماشین برش و پیچاندن نیمه اتوماتیک BMY- 1500 ، تجهیزات اصلی برای ساخت جعبه های رنگی ، کارتون و کاغذ تجاری است.

دستگاه ما مجهز به دندون های باز گرفتر با شدت بالا، راهنمای جلو سوئیچ کلی، راهنمای فشار خودکار، ساختار فاصله دقیق بالا، صفحه قفل پنوماتیک، کلاچ پنوماتیک،حفاظت از بیش از حد و جمع آوری خودکار کاغذ، باعث می شود فاصله تغذیه کاغذ کوتاه تر، دقت موقعیت بالا، قطع قطعه ثابت، نظم جمع آوری کاغذ، همچنین می تواند قطع قطعه غیر گرفتاری را انجام دهد.

منمناجزای و ویژگی های:

1.بخش تغذیه کاغذ: کاغذ پیش کد، پلتفرم تغذیه کاغذ، بنک پنوماتیک.

قبل از-کاغذ کد:سيليندر زاويه کشنده آلومينيوم، آسان و سريع به کار مي رود. اپراتور بايد کاغذ پردازش شده را در سبد کاغذ پيش کد قرار دهد،و قرار دادن کالسکه دوباره به پلت فرم تغذیه کاغذ به ادامه کار بعدی زمانی که کاغذ تنظیم محدودیت پایین.

پلتفرم تغذیه کاغذی:فاصله قدم بالا رفتن خودکار می تواند با توجه به مقدار کاغذ تنظیم شود، عملیات آسان و سریع است. با ویژگی های فاصله تغذیه کوتاه تر و شدت کار کم.

صندلی پنوماتیک:اپراتور در بستر کار ایستاده است، تنظیم پنوماتیک ارتفاع ماشین بر اساس ارتفاع مختلف اپراتور، آسان برای کار، صرفه جویی در زمان و تلاش.

2. موقعيت گرفتنبخش: فرنت راهنما، طرفراهنما.

راهنماي جلوي:کل سوئیچ جلو سوئیچ راهنمای جانبی تاثیر کمی بر لبه کاغذ، دقت موقعیت بالا،با چهار مجموعه از سوئیچ فیبر دقیق ((تایوان ریکو مارک) برای چک کردن کاغذ در محل و جلوگیری از هدر دادن کاغذ.

راهنماي جانبي:شما می توانید راهنمای جانبی را بر اساس محصولات مختلف انتخاب کنید، نیازی به تعویض قطعات، آسان و سریع برای تنظیم نیست.

• برش درایوبخش: گرفترs، برش درورقفریم، فولاد برشصفحه، ساختار انتقال، پایین میزبانپلتفرم، پلتفرم متحرک وبالاپلتفرم، ساختار متناوب، ترمز کلاچ پنوماتیک.

فشار برش می تواند به طور کلی تنظیم شود و همچنین می تواند لبه گرفتر جلو را به طور جداگانه تنظیم کند ، کاهش دهنده دستی راحت و صرفه جویی در کار است.

دستگیره ها:دستگیره ها از سنگ آهن آلومینیوم سخت با قدرت بالا ساخته شده اند، با سفتی خوب، مواد سبک، بی وقفه کوچک، قدرت بالا،می تواند به دقت و به آرامی انتقال کاغذ در سرعت بالا در حال اجرا. راهنمای جلویی گرفتر منحصر به فرد ، برش دوگانه و موقعیت گیری منحنی کم ، نویز کم ، دقت بالا و دوام طولانی مدت ، لبه گرفتر فقط 6 میلی متر است.

فریم ورق برش:تقویت دوبرابر فریم ورق برش میپوشد قفل پنوماتیک و ریل راهنمای نردبان رولینگ، ایمنی بالا، کار آسانفریم ورق برش متری با صفحه آویزان، قرار دادن صفحه را دقیق و قوی می کند و می تواند مجدداً استفاده شود ، می تواند به طور موثر مانع از فروپاشی و جدا شدن صفحه برش می شود.

صفحه فولادی برش:صفحه فولادی 70CR که توسط درمان گرما خاص پردازش شده است، صافی خوب، سختی بالا، عمر طولانی است. سیستم انتشار دود بالش هوا شخصی باعث می شود که صفحه فولادی به داخل و خارج فشار دهد،آسان و صرفه جویی در کار.
ساختار انتقال:طراحی جدید انتقال باعث می شود که برش دقیق سرعت بالا. محرک اصلی گیر کرم و ساختار خاص طراحی شده کراکشافت اتصال می کند.اتصال بش ناقل فضای حرکت را کاهش می دهد، جلوگیری از ضربه زدن به کرم ابزار و کرم، فشار برش بزرگ، دارای عملکرد فشار بالا است.4 گوشه از پلت فرم متحرک مجهز به بهار decompression بافر است و کاهش لباس ماشین، باعث می شه ماشین ثابت تر کار کنه.
پلتفرم پایین میزبان، پلتفرم متحرک و پلتفرم بالا:این قطعات کلیدی ساخته شده از سنگ ریز آهن کششی با قدرت بالا، قدرت کششی بالا و سختی خوب.
ساختار متناوب:با استفاده از ساختار شاخص سازی سه گانه ی موازی با دقت بالا، منحنی گانه ای طراحی شده است، زاویه عبور بزرگ، گرفتن گیرنده را ثابت تر می کند.
ترمز کلاچ پنوماتیک:کنترل انتقال گشتاور با تنظیم فشار هوا، سر و صدا کم، عملکرد ترمز خوب.

4قسمت جمع آوری کاغذ:جمع آوری کاغذ به صورت خودکار و کمی.

کاغذ تراز پشت، کاغذ تراز جانبیبرای اطمینان از تغذیه خودکار کاغذ منظم، ساختار دستگاه جمع آوری کاغذ ساده و سریع است.سه برابر سریعتر از کار دستی، عملیات ساده و راحت است. اپراتور می تواند کاغذ تراز پشت را در مقابل ماشین کنترل کند. کاغذ تراز پشت با سوئیچ تشخیص دوگانه مجهز است تا کاغذ را به ترتیب کنترل کند.همچنین می تواند نمونه برداری در هنگام ماشین در حال اجرا. آن را به طور خودکار هشدار خواهد داد زمانی که کاغذ جمع آوری به سفارش به یاد داشته باشید اپراتور جایگزین پلت فرم جمع آوری کاغذ.

کاغذ مقداری:می توانید مقدار خود را از 10 تا 9999 تنظیم کنید، وقتی که کاغذ به مقدار تنظیم شده برسد، به طور خودکار خاموش می شود.

5. Eکنترل الکتریکیبخش:مدستگاه کنترل، PLC و رابط انسان-ماشین، سیستم کنترل الکترونیک، انواع دستگاه های حفاظت از ایمنی.

موتور:با موتور کنترل سرعت فوجی وارد شده، باعث می شود موتور اصلی انرژی صرفه جویی کند، سر و صدا کم باشد.کاغذ تغذیه و جمع آوری موتور کاهش دهنده انتخاب وارد تایوان الکترومغناطیسی ترمز موتور کاهش سرعت، با عملکرد ایمنی بالا، عمر طولانی و سر و صدا کم در حال حرکت.
PLC و رابط انسان-ماشین:نمایش دیجیتالی سرعت کار ماشین و وضعیت، موتور اصلی توسط کنورتر فرکانس کنترل می شود، کنترل سرعت بدون گام باعث می شود که کار پایدارتر باشد.سیستم نمایش رابط انسان-ماشین می تواند انواع شرایط کاری را نشان دهد، محل خطا به موقع و راه حل های پیشنهادی.
سیستم کنترل الکتریکی:فرآیند کنترل میکرو کامپیوتری از کنترل خودکار و تشخیص در زمان واقعی از تغذیه کاغذ، انتقال کاغذ، برش، جمع آوری کاغذ.
تمام انواع دستگاه های حفاظت از ایمنی:هارمون آلارم زمانی که مشکلات رخ داد، و خاموش کردن ماشین به طور خودکار برای اطمینان از ایمنی انسان.

6. Lسیستم ابریکاسیون:Fسیستم روان کننده یاچدزمان بندیسیستم روان کننده

سیستم روانکاری اجباری:فشار روغن و تنظیم سرعت جریان مناسب است، مطمئن شوید که منبع روغن درایو اصلی به طور معمول و در هنگام کار ماشین را خاموش نمی کند.
سیستم روان کننده زمان بندی:متصل به کنترل قابل برنامه ریزی میزبان، کنترل عملکرد روان کننده را به طور خودکار انجام می دهد.cal همچنین روغن روان کننده کمی و زمان، از آسیب ماشین به دلیل عدم تغذیه دستی جلوگیری می کند. سیستم روان کننده زمان نه تنها صدای ماشین را کاهش می دهد، بلکه ماشین را نیز ثابت می کند.

III.پارامترهای فنی:

BMY-1500 نیمه اتوماتیک دستگاه برش میله ای
