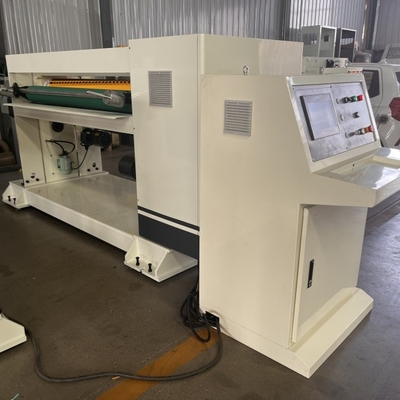

NC-100 چاقو های مارپیچی
ماشین عمدتا شامل یک چرخ دنده داخلی (2) ، چرخ دنده خارجی (3) ، پیچ اتصال (4) ، آستین قفل (5) ، چرخ دنده (6) ، تیغه پایین (7) ،یک پیچ قفل تیغه پایین (8)، یک پیچ بالای تیغه بالا (9) ، یک پیچ کلیمپ تیغه بالا (10) ، یک تیغه بالا (11) ، یک میله تنظیم فاصله دنده (12) ، یک موتور اصلی (13) ، یک میله تنظیم (14) ، یک پیچ تنظیم (15) ،یک شاخه برش بالا (16)، یک گره برش پایین (17) ، و غیره
1گره بالای تیغه (16) و گره پایین تیغه (17) از فولاد کربن ساخته شده اند و برای سفتی خوب گرمایش شده اند.
2. هنگام تنظیم تیغه ، میله تیغه را برای چرخش دستی در سوراخ میله تیغه وارد کنید.
3هنگام تنظیم تیغه، پیچ کلیمپ تیغه پایین (8) را با یک چهارم چرخش باز کنید و پیچ کلیمپ تیغه بالا (10) را تنظیم کنید تا تیغه بالا (11) و تیغه پایین (7) به درستی متناسب باشند.
4در هنگام تنظیم تیغه، پیچ اتصال دنده (16) را باز کنید و پیچ تنظیم فاصله جانبی دنده (15) را تنظیم کنید تا فاصله جانبی دنده شاف تیغه را از بین ببرید.
5آستین انبساط (5) دنده بیرونی (3) و دنده (6) آستین را به رولی تیغه متصل می کند.
6موتور فندل (13) منبع قدرت برای حرکت رولر تیغه است.
الزامات نصب
1دستگاه باید بر روی یک پایه سخت بتنی با ضخامت پایه حداقل 250 میلی متر نصب شود.
2سطح پایه صاف و مسطح با مسطحیت بیش از 2 میلی متر است.
3دستگاه باید قبل از نصب بر روی پایه با یک سطح بالاتر از 0.4mm/m تنظیم شود. ابزار آزمایش: سطح مربع. موقعیت آزمایش:دارنده چاقو، دارنده چاقو.
4هنگامی که ماشین بر روی پایه نصب می شود، اطمینان حاصل کنید که تجهیزات موازی با موازی بیش از 1 میلی متر است. ابزار آزمایش: سطح؛ موقعیت آزمایش:هر دو طرف فریم ماشین در هر دو سر.
نصب ماشین
هنگامی که ماشین نصب می شود، منبع برق کاربر باید به کابینت محرک قدرت ماشین متصل شود.و یک سوئیچ هوا باید در انتهای جلو کابینت هوا نصب شود تا در هر زمان منبع برق ماشین را خاموش یا روشن کند..
هنگامی که دستگاه نصب می شود، لوله هوای فشرده کاربر باید به سه گانه پنوماتیک دستگاه متصل شود.و یک دریچه توقف باید در انتهای جلو نصب شود تا در هر زمان از منبع تامین هوا فشرده دستگاه خاموش شود یا روشن شود (همانطور که در زیر نشان داده شده است).
پارامترهای لوله های هوا این هستند: PN0.6MPa، DN10.
تنظیم سطح ماشین
پس از نصب ماشین، سطح سنج را مشاهده کنید و پیچ ها را تنظیم کنید تا سطح بندی در حدود 0.1mm/1000mm × 1000mm باشد، سپس بادامی های بولت های لنگر را محکم کنید.استفاده از روش مشابهی برای تنظیم سطح حداقل چهار گوشه از ماشین.
ویژگی ساختاری:
- این دستگاه می تواند سفارشات 200 واحد را ذخیره کند، مشخصات برش را به سرعت و دقیق جایگزین کند، سفارشات را بدون توقف تغییر دهد، و کامپیوترهای شبکه ای را قادر می سازد تا مدیریت تولید را تسهیل کند.
- دنده های محرک میله چاقو آهن درست ساخته شده است، انتقال بدون واکنش، اتصال پیشرفته بدون کلید، دقت انتقال بالا.
- ماشین برش استفاده می کند، ساختاری مارپیچی چاقو، چاقو، قیچی، قیچی، نیروی قیچی، عمر طولانی چاقو
- در اطراف رول های تغذیه استفاده می شود روش صفحه گیر خورشید، تحویل صاف، فشار به طور مساوی، آسان برای خرد کردن صفحه تخته یا ایجاد انسداد
- این مدل ذخیره انرژی ترمز است (توقف غیر پویا) ، بنابراین مصرف انرژی در فرآیند تولید، متوسط مصرف برق یک سوم از یک ماشین برش NC معمولی است،صرفه جویی بیش از ۷۰ درصد در انرژی برای رسیدن به هدف صرفه جویی در پول.
- دقيقا قابل تنظیم بدون گپ گير براي تامين دقيق شدن تيغه و تعادل در حال اجرا
- با استفاده از یک پمپ روغن مستقل و فیلتر با دو توزیع مس در هر حالت گیرنده روغن، روانکاری و خنک کننده
- رولر چاقو: مواد فولادی جعل شده با کیفیت خوب، متعادل، با ثبات خوب.
پارامترهای قطر رول:
- کراس بر روی چاقو فاصله مرکزی: ¢ 216mm
- قبل از قطر پایین رولر حمل کننده ¢ 156mm
- بعد از قطر پایین رولی حمل کننده: ¢156mm
- قطر جلو رولر پلیت: ¢70mm
- قطر جلو رولر پلیت: ¢70mm
توجه: پس از همه رول های خرد شده، کروم سخت در (در جز زیر چاقو) معامله
موتورهای قدرت و پارامترهای الکتریکی:
- قدرت موتور اصلی:18.5KW سرو هم زمان AC کامل
- قبل و بعد از تغذیه قدرت موتور:3KW ((کنترل فرکانس)
- قدرت موتور پمپ روغن روان کننده:0.25KW
بخش های خریداری شده، مواد اولیه و منشأ:
| نام قطعات اصلی |
مارک ها یا محل منشأ |
ماده و نوع |
| موتور سرو AC کامل |
شانگهاي فوتيان |
18.5KW |
| موتور فرکانس تغذیه |
هیبی هنگ شوئی یونگ شون |
|
| قرار دادن |
HRB,ZWZ,LYC |
بالاي و پايين نيزه رولر لرهاي از ژاپن NSK |
| کمربند |
آلمان OPTIBELT |
|
| دستکش بالا |
شيان يانگ چائويو |
|
| قرار دادن کمربند ایمنی |
ژجیانگ ووهان |
|
| تماسگرها و رله ها، رله های متوسط |
فرانسه شنایدر |
|
| سوئیچ نزدیکی |
ژاپن OMRON |
|
| سیستم کنترل سرواوی شیر پرواز |
آمريکا امرسون |
|
| صفحه کنترل حرکت |
آلمان MKS-CT150 |
|
| رمزگذاری کننده چرخش |
ووشی روپو |
|
| محرک تغذیه |
دلتای تایوان |
|
| رابط انسان-ماشین |
تایوان WEINVIEW یا MCGS |
|
| تجهیزات خورشیدی |
شينزين چين |
|
| اجزای پنوماتیک |
ژجیانگ سونوور |
|
| مبدل فرکانس |
زیمنس |
|
تصویر جزئیات ماشین
عملیات
操作
1 روشن کن 启动
2 E-STOP 急停
3 خاموش کن
4 دستی/آتومی
5 تنظیم سرعت
زبان عملیات را تغییر دهید: انگلیسی یا 中文 ((چینی)
منبع برق اصلی رو روشن کن
دکمه ی " فعال کردن " را کلیک کنید
در حالت اتوماتیک، ماشین نیاز به اتصال به دو فازر دارد و ماشین به طور خودکار سرعت اجرا را کنترل می کند.
در حالت دستی، سرعت کار به صورت دستی از طریق پتانسیومتر تنظیم می شود. (سرعت کار باید کمی بالاتر از سرعت خط تولید باشد)
بر روی کنترل برش NC کلیک کنید
تنظیم طول پردازش و مقدار پردازش.
کلیک بر روی شروع برش CNC کنید، سرعت را افزایش دهید، ماشین کار می کند.
تنظیم کردن طول پردازش جدید و مقدار پردازش، ترتیب را تغییر می دهد.
احتیاط های ایمنی
ایمنی شامل دو جنبه است: اول، ایمنی پرسنل؛ دوم، ایمنی ماشین.
1کارفرمایان باید ابتدا آموزش مهارت های قبل از کار را دریافت کنند.
2اپراتورها باید آموزش ایمنی را داشته باشند.
3به طور منظم فاکتورهای اتصال، به خصوص فاکتورهای تیغه های قطعی را بررسی کنید تا از گشایش و آسیب های غیرضروری به ماشین جلوگیری شود.
4به طور منظم وضعیت کار قطعات چرخش ماشین را بررسی کنید، به ویژه وضعیت کار لوله های حمل.
5هنگام تعویض و تنظیم تیغه های قطعی، لطفا دستکش ایمنی بپوشید تا از آسیب های تیغه جلوگیری شود.
6وقتی ماشین به طور عادی کار می کند، وارد شدن به ماشین به شدت ممنوع است تا از تلفات و آسیب ماشین جلوگیری شود.
7لطفاً از نرم افزار و سخت افزار قسمت کنترل مراقبت کنید و آنها را در هر زمان که می خواهید تغییر ندهید یا اضافه نکنید.
8. غير حرفه اي ها از تعمير دستگاه سخت منع شده اند
شرکت ما
بسته بندی محصول
سوالات متداول:
سوال1: شما شرکت تجاری یا تولید کننده هستید؟
A1: ما تولید کننده هستیم.
سوال2: آیا تیم تحقیق و توسعه خود را دارید؟
A2: بله، ما می توانیم محصولات را به عنوان الزامات شما سفارشی کنیم.
سوال سوم: کیفیت چطوره؟
A3: ما بهترین مهندس حرفه ای و سیستم QA و QC سخت داریم.
سوال 4: می تونیم توزیع کننده شما باشیم؟
A4: ما به دنبال توزیع کننده و نماینده در سراسر جهان هستیم.
سوال5: بسته چطوره؟
A5:فیلم حباب، سینی فلزی و بسته بندی چوبی
سوال6: زمان تحویل چطوره؟
A6: بستگی به مقدار مورد نیاز شما دارد.
