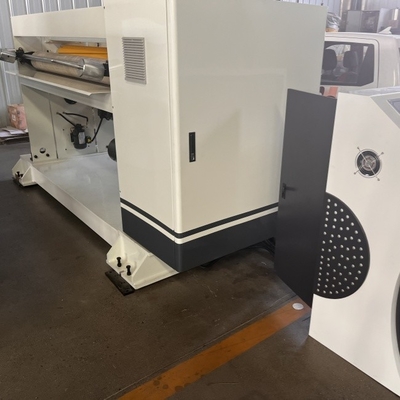

NC چاقوی مارپیچی برای خط تولید کارتونی لوله کش

این دستگاه عمدتاً شامل یک چرخ دنده داخلی شفت برش (2)، یک چرخ دنده بیرونی محور برش (3)، یک پیچ اتصال (4)، یک آستین گیره (5)، یک چرخ دنده شفت برش (6)، یک تیغه پایینی (7)، یک پیچ بستن تیغه پایین (8)، یک پیچ بالابرنده تیغه (19) تیغه (11)، یک شفت تنظیم فاصله دنده (12)، یک موتور اصلی (13)، یک میله تنظیم (14)، یک پیچ تنظیم (15)، یک محور کاتر بالایی (16)، یک محور برش پایینی (17)، و غیره.

1. محور تیغه بالایی (16) و محور تیغه پایینی (17) از فولاد کربنی ساخته شده اند و برای استحکام خوب تحت عملیات حرارتی قرار می گیرند.

2. هنگام تنظیم تیغه، میله تیغه را برای چرخش دستی در سوکت میله تیغه قرار دهید.

3. هنگام تنظیم تیغه، پیچ گیره تیغه پایینی (8) را با 1/4 دور باز کنید و پیچ گیره تیغه بالایی (10) را تنظیم کنید تا تیغه بالایی (11) و تیغه پایینی (7) به درستی جا بیفتند.

4. هنگام تنظیم تیغه، پیچ اتصال چرخ دنده (16) را باز کرده و پیچ تنظیم فاصله سمت چرخ دنده (15) را تنظیم کنید تا فاصله جانبی چرخ دنده محور تیغه از بین برود.

5. آستین انبساط (5) دنده بیرونی شفت تیغه (3) و چرخ دنده شفت تیغه (6) را به غلتک تیغه متصل می کند.

6. موتور اسپیندل (13) منبع نیرو برای راندن غلتک تیغه است.

الزامات نصب

1. دستگاه باید بر روی پایه بتنی سخت با ضخامت پایه حداقل 250 میلی متر نصب شود.

2. سطح فونداسیون تراز و مسطح با مسطح بودن بیش از 2mm/m نیست.

3. دستگاه باید قبل از ثابت شدن بر روی فونداسیون در سطحی تنظیم شود که تراز آن بیش از 0.4mm/m نباشد. ابزار تست: سطح مربع. موقعیت آزمایش: تیر متقاطع ثابت نگهدارنده چاقو.

4. هنگامی که دستگاه روی پایه نصب می شود، اطمینان حاصل کنید که تجهیزات موازی با موازی بیش از 1 میلی متر بر متر نیست. ابزار تست: سطح موقعیت تست: هر دو طرف قاب دستگاه در هر دو انتها.

نصب ماشین

هنگامی که دستگاه نصب می شود، منبع تغذیه کاربر باید به کابینت درایو برق دستگاه متصل شود و یک سوئیچ هوا باید در انتهای جلوی کابینت هوا نصب شود تا در هر زمان منبع تغذیه دستگاه خاموش یا روشن شود.

هنگامی که دستگاه نصب می شود، خط لوله هوای فشرده کاربر باید به سه گانه پنوماتیک دستگاه متصل شود و یک شیر توقف در انتهای جلویی نصب شود تا منبع هوای فشرده دستگاه در هر زمان خاموش یا روشن شود (مانند شکل زیر).

پارامترهای لوله هوا عبارتند از: PN0.6MPa، DN10.

تنظیم سطح دستگاه

پس از نصب دستگاه، سطح سنج را مشاهده کنید و پیچ ها را تا حدی تنظیم کنید که سطح آن در 0.1mm/1000mm×1000mm باشد، سپس مهره های انکر بولت ها را ببندید. از همین روش برای تنظیم سطح حداقل چهار گوشه دستگاه استفاده کنید.

عملیات

① روشن کنید—启动

② E-STOP—急停

③ خاموش کنید—关机

④ دستی/خودکار—手动/自动

⑤ تنظیم سرعت-速度调节

تغییر زبان عملیات: انگلیسی یا 中文 (چینی)

در حالت خودکار، دستگاه باید به یک دو چهره متصل شود و دستگاه به طور خودکار سرعت کار را کنترل می کند.

در حالت دستی، سرعت کار به صورت دستی از طریق پتانسیومتر تنظیم می شود. (سرعت عملیاتی باید کمی بیشتر از سرعت خط تولید باشد)

تنظیم "طول پردازش" و "مقدار پردازش".

روی "NC cutting start" کلیک کنید، دستگاه شروع به کار می کند.

مجموعه سفارش

می‌توانید «سفارش در انتظار» را از طریق «شماره بالا» و «شماره بعدی» تغییر دهید

اگر مقوای فرآوری شده خیلی بلند یا خیلی کوتاه باشد، می توان آن را با تغییر پارامترها تنظیم کرد.
