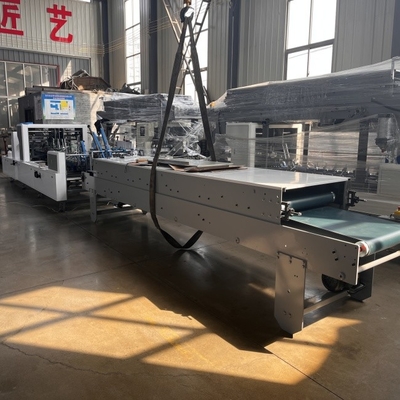

گلویر فولدر با سرعت بالا با سه روش شمارش

آوتوماتیک یک تصحیح سرعت بالا جعبه فولدر چسبباسه روش شمارش

1ویژگی های ماشین و معرفی هر بخش

تجهیزات کلی:

a. پایه ماشین از یک صفحه فولادی یکپارچه ساخته شده است. ضخامت پانل دیواری اصلی 16 میلی متر است. همه آنها فناوری برش لیزر را اتخاذ کرده و تحت درمان سرد و گرما قرار گرفته اند.کل دستگاه سفتي خوبي داره.

b. کل ماشین طراحی ماژولار را با انتخاب انعطاف پذیر عملکرد اتخاذ می کند. ماژول ها می توانند با توجه به نیازهای نوع جعبه مشتری انتخاب شوند.

c. انتقال ماشین زنجیره مشترک چین و خارجی را اتخاذ می کند که دارای سرعت بالا، انتقال دقیق و پایدار، کمترین سر و صدا و عمر طولانی است.

d.این ماشین ثبات خوبی دارد و سرعت می تواند به 220m/min برسد

بخش تغذيه کاغذ:

e. بخش تغذیه کاغذ یک موتور مستقل برای تغذیه کاغذ را اتخاذ می کند، که تغذیه کاغذ را آسان تر و صاف تر می کند.

f.3 مجموعه ای از چاقوهای ورق برای پاسخگویی به نیازهای ورق مختلف در جعبه های وزن.

g. مسیر چند سطح تضمین عمودی کارتون و اطمینان از اینکه تغذیه کاغذ منحرف نیست. ساختار منحصر به فرد تنظیم کارتون را آسان و راحت می کند.

h. بلند کردن چاقوی پنوماتیک زمان تنظیم و تغییر جعبه را کوتاه می کند.

دستگاه لرزش با موتور همکاری می کند تا به سرعت، به راحتی، به طور مداوم و به طور خودکار کاغذ را به درستی تغذیه کند.

j. کمربند تغذیه کاغذ یک کمربند ناقل بدون درز حلقه ای با تاندون گاو را اتخاذ می کند که مقاومت لباس قوی دارد. در عین حال، ساختار ماشین انتقال مستقل را اتخاذ می کند،که باعث می شود بسیار راحت و سریع برای جایگزینی نوار نقاله تغذیه در دوره بعدی.

2سیلاندر پاست پایین:

a.سیلندری پایینی با یک چپ و یک راست تنظیم شده است و ضخامت چرخ لاستیکی مختلف می تواند با توجه به عرض باز شدن چسب از نوع جعبه مشتری مجهز شود.

ب.سيلندر چسب از فولاد ضد زنگ قوي و با دوام ساخته شده است. و پس از اتمام. مقدار چسب می تواند

باید به دقت کنترل شود تا اطمینان حاصل شود که بخش چپک در سرعت بالا کار می کند.

قسمت تاشو:

a.طرف چپ و سمت راست، دو تا از دو تا را 180 درجه کامل می کنند. قسمت چهارم 180 درجه کاملاً با هم ترکیب شده است.

ب. بخش تاشو سیستم اصلاح دیفرانسیل، طراحی ویژه بخش تاشو سرعت کمربند ناقل چپ و راست را می توان تنظیم کرد تا انتقال خط مستقیم را تضمین کند.می تواند به طور موثر کاهش مورد قیچی جعبه تشکیل.

ج. کمربند چرخ دار ردیف بالا از بخش تاشو مجهز به یک دستگاه قدرت برای دستیابی به تفاوت سرعت بین کمربند های بالا و پایین است که منجر به لغزش کاغذ می شود.

d. مجهز به یک مجموعه از چاقو های تاشو چپ و راست.

بخش انتقال فشار:

a.فوتو الکتریکی شمارنده خودکار لگد زدن کاغذ، آب اسپری دو منظوره سیستم. و یک دستگاه تشخیص کاغذ stopper.

b. کمربند های بالا و پایین به طور آزادانه تلسکوپی هستند و تنظیم آنها راحت است، که باعث می شود کارتون هر شکل در هنگام ورود به قسمت حمل به صورت مرتب و صاف تر قرار گیرد.

c. مجهز به دستگاه ضربه زدن مکانیکی، به طوری که هیچ پدیده قیچی در تولید کارتون های فلیکس اکسپرس وجود نخواهد داشت.و انتقال مکانیکی دارای ویژگی های زندگی طولانی و پایدار است.

قسمت حمل:

a. پانل اصلی دیوار بخش حمل 12mm را اتخاذ می کند و فناوری برش لیزر را اتخاذ می کند و با سرد و گرم درمان می شود و ماشین سفتی خوبی دارد. طول حمل به 6m می رسد،و طراحی فاصله طولانی می تواند زمان چسباندن کارتون را افزایش دهد و کیفیت چسباندن کارتون را بهبود بخشد.

b. تنظیم فشار پنوماتیک، آسان برای تنظیم، می تواند به طور موثر فشار یکنواخت مناسب را تضمین کند.

ج.تغییر دو حالت اتوماتیک و دستی با یک کلیک، برای انطباق با نیازهای تولید انواع جعبه ها.

d. طراحی ماژولار بالا و پایین مستقل بخش حمل کننده می تواند به نسبت به جلو و عقب حرکت کند تا با انواع جعبه های طول مختلف سازگار شود.

سیستم الکتریکی:

a. ماشین توسط PLC کنترل می شود، آسان برای کار؛ PLC و صفحه لمسی برند معروف چینی Inwitten را اتخاذ می کنند، پایدار و قابل اعتماد، نرخ شکست پایین.کل دستگاه از چند فرکانس تبدیل استفاده می کند، و کنترل انعطاف پذیرتر و راحت تر است.

ب. موتور محرک اصلی موتور تبدیل فرکانس را اتخاذ می کند که مزایای صرفه جویی در انرژی و کارایی بالا، محدوده تنظیم سرعت گسترده، شروع و ترمز پایدار را دارد.بهبود بهره وری تولید و کاهش هزینه نگهداری تجهیزات مکانیکی.

c. طرح پنل کنترل منطقی است و هر ماژول دارای پنل کنترل است.

d. مانیتور LCD 19 اینچی می تواند روند تولید ماشین را در بخش تغذیه کاغذ نظارت کند، و این کار را برای کاپیتان آسان تر می کند تا کل روند عملیات را بررسی کند.

منTاکنولوژی مشخصات

سه روش شمارش:

1-کنتر توقف تغذيه:

بعد از آن که سُند تحرک شمارش را به اتمام رساند، موتور تغذیه کاغذ را برای زمان تنظیم شده متوقف می کند.

2.شماره بطری هوا ((شعار آب):

اتصال خط هوا

آب خالص اضافه کن

از سوئیچ دریچه سولینوئید برای پر کردن خط هوا با آب استفاده کنید.

بعد از اینکه سُندِ تحرک شمارش رو تموم کرد، نوزل یه علامت آب روی کارتون میذاره.

2.شماره بطری هوا ((نشانه اشتباه):

اتصال خط هوا

بطری هوا به طور معمول بسته می شود. ((اگر بطری همچنان گسترش یافته باشد، موقعیت دو خط هوا را مبادله کنید.)

بعد از اینکه سُندِ تحرک شمارش رو تموم کرد، نوزل یه علامت آب روی کارتون میذاره.

سیلندر هوا کارتون را فشار می دهد تا خط کشویی کارتون (آخرین خط کشویی در چرخه شمارش) اشتباه باشد.
