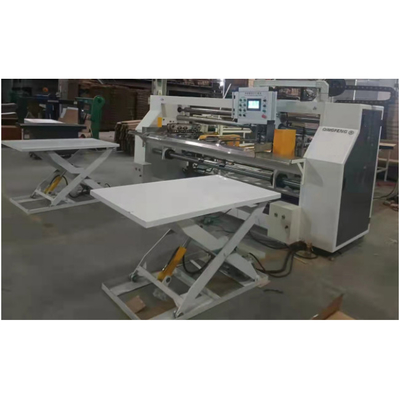

دستگاه چسباندن کارتن تاشو سرو کاروگیت مدل 4600 دو تکه نوع 6

4600 مدل 6 سرو اتوماتيك فولديگ گلوير ((دو قطعه)

1 صفحه دیواری ماشین از 45 # 14mm صفحه فولادی تک رول با سختی بالا ساخته شده است،و بقیه قطعه کار نیز از 45 # 6mm 8mm 10mm 12mm 14mm 16mm 18mm 20mm صفحه فولاد تک رول با سختی بالا ساخته شده است، و توسط ماشین آسیاب سطح CNC برای اطمینان از دقت قطعه کار پردازش می شود.

2 ساختار اصلی ماشین با پروفایل های H 160X100 سنگین متصل است و بقیه با پروفایل های آلومینیوم 80 × 80 سنگین متصل شده است، بنابراین ثبات ماشین را تضمین می کند.

3 مدل های لگن: C&U 6008RS,6206RS,6006RS,6202RS,6007RS,6301RS,6200RS,6004RS,6901RS51102,51104،KR19؛

حامل جهانی با نوع پایه: CZTUCFL206 CZTUCT207 CZTUCFC205 CZTUCFC207 CZTUCFL204 CZTUCHA207

4 مدل کمربند:

کمربند تغذیه کاغذ:L2180mm × W100mm × T8mm (با سوراخ ها) ، 8 تکه.

نوار حمل: L5000mm × W60mm × T5mm، 10 تکه.

5 مکانیسم انتقال ماشین اصلی از انتقال زنجیره ای استفاده می کند و دوچرخه های چرخدار از

5/8 اینچ: 20-دندانه Ø35 و Ø30, 17-دندانه Ø55 متوسط, 14-دندانه Ø35 متوسط, 30-دندانه Ø30.

1/2 اینچ: 20 دندان Ø22 20 دندان Ø38

3/8 اینچ: 21 دندان Ø25, 32 دندان Ø12, 14 دندان Ø22

تمام چرخ های چرخدار بالا از مواد 45# ساخته شده اند و سپس با فرکانس بالا خاموش شده اند تا عمر خدمت آنها را افزایش دهند.

6 بخش تغذیه کاغذ: کمربند تغذیه کاغذ یک کمربند لاستیکی با کیفیت بالا با اصطکاک بالا و مقاومت در برابر فرسایش است.بخش عقب توسط یک رول کمکی برای بلند کردن کاغذ برای تغذیه کاغذ پشتیبانی می شود، و مجهز به دو پمپ مکش 3KW برای مکش کارتون و کمک به تغذیه کاغذ است. ، موتور تغذیه کاغذ دو موتور سرو با قدرت 1KW است، بنابراین ثبات تغذیه کاغذ را تضمین می کند و طول تغذیه کاغذ را می توان به صورت خودسر تنظیم کرد.

7موتور اصلی در بخش وسط توسط موتور کاهش 4KW Zhejiang Mitsubishi که توسط یک کنورتر فرکانس کنترل می شود، هدایت می شود.و همچنین دارای کلاچ الکترومغناطیسی و انتقال کنترل ترمز الکترومغناطیسی است. سه دسته از نوار های حمل و نقل در هر طرف وجود دارد.

8 قسمت چسب: قسمت وسط پشت با قسمت های گرم و سرد ثابت می شود. چسب ذوب گرم نقش شکل گیری را ایفا می کند و چسب سرد نقش اتصال را ایفا می کند.عرض چرخ پوشش چسب 10mm و فاصله وسط 2mm استمی توان گفت که این یک چسب دوگانه است. از باز شدن چسب و انفجار ناشی از تغییرات فصلی جلوگیری کنید وقتی که فقط چسب ذوب داغ برای چسب استفاده می شود.و جلوگیری از گلو ذوب داغ در همان لحظه که جعبه مواد غذایی وارد ذخیره سازی سرد.

9بخش شکل گیری وسط: سمت چپ و راست توسط سرو موتورها قفل می شوند.clamping استفاده می کند پیچ توپ با سرعت بالا و پایین پیچ و sliders ویژه برای اطمینان از حساسیت و دقت از clampingهمچنین طول عمر آن را افزایش می دهد و شکل گیری دقیق کارتون را تضمین می کند. ، به طور قابل توجهی بهره وری از کارتن را بهبود می بخشد.

10 سیستم گرم کردن چسب: جعبه پوشش چسب ذوب گرم از آلومینیوم خالص ساخته شده است که رسانایی حرارتی عالی دارد و زمان ذوب شدن بلوک چسب را کوتاه می کند.بخش بالایی با یک جعبه چسب آلومینیومی گرم شده مستقل مجهز است، که می تواند در حین کار گرم شود و ذوب شود. چسب ذوب گرم به طور خودکار به جعبه چسب پایین جریان می یابد، که بر کار تأثیر نمی گذارد و کارایی کار را بهبود می بخشد.

11 سیستم چسب سرد: چرخ لاستیکی جعبه پوشش چسب سرد از فولاد ضد زنگ ساخته شده است و حامل های مقاوم به خوردگی با دو مهر است که عمر خدمت آن را افزایش می دهد.

12 اصل کار

کارتونی را در هر دو طرف بخش تغذیه کاغذ قرار دهید. طول تغذیه کاغذ را در صفحه نمایش وارد کنید، دکمه تغذیه کاغذ را فشار دهید و شروع به تغذیه کاغذ کنید. هنگامی که کارتونی به وسط می رسد،حسگرهای فوتو الکتریکی در سمت چپ و راست، کارتون را تشخیص می دهند و سیگنال را دریافت می کنند.، و چسباندن و چسباندن بخش میانی شروع به کار می کند، به طوری که دو مقوا به یک تبدیل می شوند. سپس باز کننده سقوط می کند، و کاغذ شروع به ارسال به بخش خم شده می کند.بعد از رسیدن به قسمت خم، طرف چپ و سمت راست شروع به خم شدن و تراز شدن می کنند، و سپس چرخ فشار ورق سقوط می کند، بافل نیز سقوط می کند، و کارتون ارسال می شود.

ولتاژ: 380V 50HZ سه فاز 4 سیم

لیست توزیع برق
