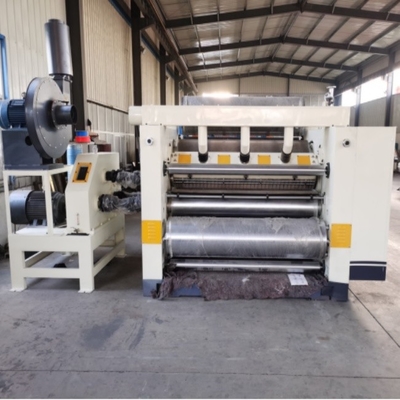

مدل SF-360-2500 ماژول سازی ماشین تک طرفه لوله کشی ساختار مکش هود

SF-360-2500 مدل واحد واحد مدولار

Sویژگی های ساختاری:

• ساختار مکش هود مورد استفاده قرار می گیرد و مجهز به یک فن قدرتمند با فشار بالا است. مکش هوا مجهز به یک خاموش کننده است.منبع هوا و کنترل الکتریکی در همان کابینت عملیاتی متمرکز شده اند، که حداقل 1.5 متر از ماشین اصلی فاصله دارد.
• پايه ماشين و پانل ديواري از ريزين ريزين ريزين با کيفيت بالا ساخته شده و ضخامت پانل ديواري 240 ميلي متر است.
• رولر موج دار از فولاد آلیاژ 48CrMo ساخته شده which is quenched and tempered → rough turning → inner hole fine boring → shaft head baking → welding → tempering stress relief → fine turning → rough grinding → medium frequency quenching → CNC grinder fine grinding → tungsten carbide treatmentقطر رولر موج دار ¢ 360mm است و سختی سطح بیش از HRC60 درجه است.
• رولر فشار ¢ 370mm است، سطح زمین و کروم شده است؛ فشار هوا حرکت بالا و پایین را کنترل می کند، و ماده فولاد کربن متوسط شماره 45 است.خاموش شده و سخت شده (با یک دستگاه بافر).
• واحد رولر چسب یک ساختار یکپارچه اسکیت بورد را اتخاذ می کند که می تواند برای نگهداری در طول تعمیر و نگهداری از ماشین خارج شود، که کارایی کار را بهبود می بخشد.رولر چسب دارای قطر ¢252mm است، و سطح آن با 25 خط پردازش شبکه نوع گودال آراسته و حک شده است و سپس کروم سخت شده است. سطح رول کنده کننده آراسته و کروم سخت شده است.
• واحد پوشش چسب می تواند به عنوان یک کل حرکت کند و جایگزینی رول چسب سریع و راحت است.
• دستگاه تنظیم رطوبت اسپری برای حفظ نوع فلوت موج دار در ثبات تغییر شکل خوب و جلوگیری از ترک استفاده می شود.
• سیستم تامین چسب گردش اتوماتیک و دستگاه چسب پمپ دیافراگم استفاده می شود که اثر بافری خوب دارند.
• قدرت اصلی توسط یک موتور فرکانس متغیر هدایت می شود که صرفه جویی در انرژی و کارآمد است و نرخ شکست پایین است.
• عرض چسب به صورت الکتریکی تنظیم می شود تا با تمام تغییرات عرض کاغذ پایه سازگار شود.
• هر دو رولر موج دار و رولر فشار یک دستگاه فشار دهنده دو سیلندر را اتخاذ می کنند که به طور پایدار کار می کند.
• رول پیش گرم کردن یک لوله فولادی بدون درز φ400mm تولید شده توسط Tiangang را اتخاذ می کند، همه با لوله های فلزی متصل می شوند
• مقدار چسب به صورت الکتریکی تنظیم می شود. صفحه لمسی نمایش داده می شود و کار می کند و شکاف چسب با دقت بالا از طریق رمزگذاری منتقل می شود.
• قطعات قدرت و عملکرد مجهز به شبکه های ایمنی برای اطمینان از ایمنی پرسنل در هنگام کار ماشین هستند.
• ساختار ماژولار، مجموعه رولر کاشی و مجموعه پوشش چسب را می توان به سرعت جایگزین کرد.

پارامتر تکنولوژیکی:

1عرض کار: 2500mm

2جهت کار: چپ یا راست (به وسیله کارخانه مشتری تعیین می شود)

3سرعت طراحی: 180m/min سرعت کار: 120-150m/min

4. محدوده دما: 160 تا 200 درجه سانتیگراد

5منبع هوا: 0.4-0.9Mpa

6فشار بخار: 0.8-1.3Mpa

7نوع فلوت موج دار (A، B، C، E یا UV اختیاری)

مکارگزارانپارامتر:

1موتور اصلی: 30KW ولتاژ نامی: 380V 50Hz حالت کار مداوم (S1)

2موتور مکش: 18KW ولتاژ نامی: 380V 50Hz حالت کار مداوم (S1)

3 Reducer تنظیم چسب؛ 100W ولتاژ نامی: 380V 50HZ حالت کار مداوم (S2)

4 موتور شکاف تنظیم چسب؛ 250W ولتاژ نامی: 380V 50HZ حالت کار مداوم (S2)

5 موتور پمپ چسب: 2.2KW ولتاژ نامی: 380V 50Hz حالت کار مداوم (S1)

رولرپارامتر:

1قطر رولر موج دار: ¢360mm

2قطر رول فشار: ¢370mm

3قطر رولر چسب: ¢252mm

4قطر رولر چپ ثابت: ¢142mm

5قطر پیش گرم کننده: ¢400mm

قسمت های اصلی:
