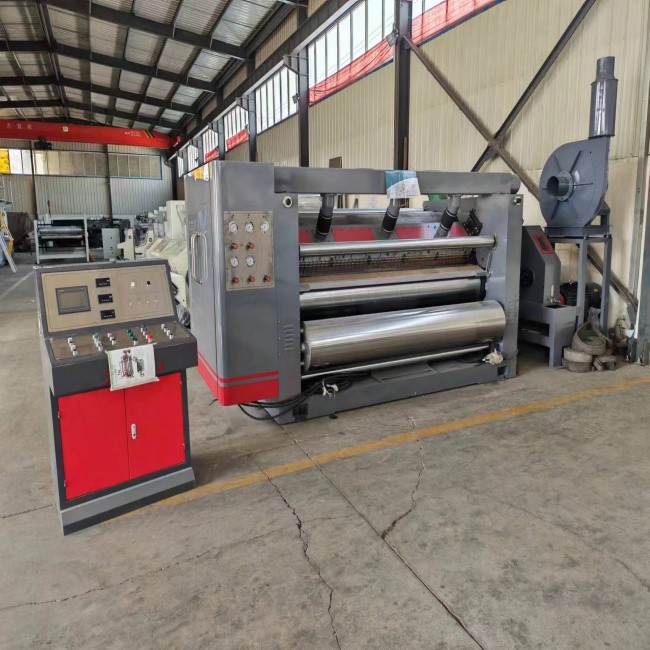

مدل SF-360-2500 ساختار مکش هود تک طرفه مدولار

SF-360-2500 مدل Single Facer مدولاریزه

اسویژگی های ساختاری:

• ساختار مکش هود پذیرفته شده است و مجهز به یک فن قدرتمند با فشار بالا است. مکش هوا مجهز به صدا خفه کن است. منبع هوا و کنترل الکتریکی در یک کابینت عملیاتی متمرکز هستند که کمتر از 1.5 متر از دستگاه اصلی فاصله ندارد. قسمت عملیاتی کاملاً محصور شده و کاملاً پوشیده شده است.
• پایه دستگاه و پانل های دیواری از ریخته گری رزین با کیفیت بالا و ضخامت پانل دیوار 240 میلی متر است. گیربکس مستقل، انتقال مشترک جهانی.
• غلتک موجدار از فولاد آلیاژی 48 CrMo ساخته شده است که خاموش و گرم شده است ← تراش خشن ← سوراخ ریز سوراخ داخلی ← پخت سر محور ← جوش ← کاهش تنش ← چرخش ریز ← آسیاب خشن ← خاموش کردن فرکانس متوسط ​​→ آسیاب CNC ← آسیاب ریز قطر غلتک راه راه ¢ 360 میلی متر است و سختی سطح بالاتر از HRC60 درجه است. یاتاقان های قطعات کلیدی غلتک و غلتک فشاری از نوع بلبرینگ هاوالو هستند.
• غلتک فشار ¢ 370 میلی متر است، سطح زمین و روکش کروم است. فشار هوا حرکت بالا و پایین را کنترل می کند و ماده فولاد کربنی متوسط ​​شماره 45 است که خاموش شده و تمپر شده (با دستگاه بافر).
• واحد غلتک چسب یک ساختار اسکیت برد یکپارچه را اتخاذ می کند، که می تواند برای نگهداری در طول تعمیر و نگهداری از دستگاه خارج شود، که کارایی کار را بهبود می بخشد. غلتک چسب دارای قطر 252 میلی متر است و سطح آن با 25 خط پردازش مش از نوع گودال صیقلی و حکاکی شده و سپس روکش کروم سخت می شود. سطح غلتک اسکراپر صیقلی و سخت کروم اندود شده است.

پارامتر تکنولوژیکی:

1. عرض کار: 2500mm

2. جهت عملیات: چپ یا راست (تعیین شده توسط کارخانه مشتری)

3. سرعت طراحی: 180 متر در دقیقه سرعت کار: 120-150 متر در دقیقه

4. محدوده دما: 160-200 ℃

5. منبع هوا: 0.4-0.9Mpa

6. فشار بخار: 0.8-1.3Mpa

7. نوع فلوت راه راه (A، B، C، E یا UV اختیاری)

مotorsپارامتر:

1. موتور اصلی: 30 کیلو وات ولتاژ نامی: 380 ولت 50 هرتز حالت کار مداوم (S1)

2. موتور مکش: 18 کیلو وات ولتاژ نامی: 380 ولت 50 هرتز حالت کار مداوم (S1)

3 کاهنده تنظیم چسب. ولتاژ نامی 100 وات: حالت کار پیوسته (S2) 380 ولت 50 هرتز

4 موتور شکاف تنظیم چسب؛ ولتاژ نامی 250 وات: حالت کار پیوسته (S2) 380 ولت 50 هرتز

5 موتور پمپ چسب: 2.2 کیلو وات ولتاژ نامی: 380 ولت 50 هرتز حالت کار مداوم (S1)

غلتکپارامتر:

1. قطر غلتک موجدار: 360 میلی متر

2. قطر غلتک فشار: 370 میلی متر

3. قطر غلتک چسب: 252 میلی متر

4. قطر غلتک خمیر ثابت: 142 میلی متر

5. قطر پیش گرمکن: 400 میلی متر
