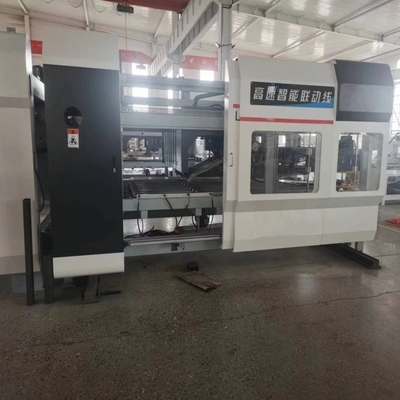

خط تولید کارتون گلویر فلیکسو چاپ انعطاف پذیر سرعت شکل گیری کارتون سریع

خط تولید کارتون گلو فلیکسو

حداکثر سرعت رانندگی: 350 متر/دقیقه

حداکثر سرعت بسته بندی:20 بسته/ دقیقه

مشخصات تجهیزات:

• 1. سرعت شکل دادن کارتون سریع
• 2. تغذيه کاغذ دقيق با مکش هوا
• 3کنترل خوب اندازه و اندازه و مقاومت قوی در برابر زباله.
• 4. اصلاح انحراف ثانویه، کاملا از بین بردن دهان قیچی.
• 5شمارش دقیق
• 6قسمت ضربه زدن باعث می شه که کارتون خوب شکل بگیره.
• 7. جمع و جور درست و مرتب
• 8. عرضه گلو اتوماتیک ، استفاده یکنواخت از گلو ، صرفه جویی در گلو و عملکرد هشدار کمبود گلو
• 9کنترل از راه دور دیجیتالی، دقیق، راحت و سریع

• مقدمه

• 1. تمام کمربند های حمل ورق می توانند به طور مستقل حرکت کنند. کمربند های حمل ورق مجهز به چرخ های فشار ورق، فن ها و برس ها برای تمیز کردن ضایعات کاغذ به بیشترین میزان هستند.دستگاه چرخ راهنما، انتقال کمربند بالا و پایین clamping. الکتریکی چپ و راست راه رفتن، آسان برای تنظیم اندازه
• 2. چرخ چسب: ساخته شده از فولاد ضد زنگ، با دوام بیشتر و مقاوم در برابر خوردگی. hopper چسب مجهز به راهنمای خطی است، که تنظیم موقعیت را راحت تر و دقیق تر می کند.
• 3. قسمت تاشو: عملکرد اصلی این است که کارتون را به پایین بکشید و از صفحه اصلاح برای اصلاح خط فشار برای بار دوم استفاده کنید تا کارتون را به یک جعبه استاندارد بکشید.
• 4برای تمیز کردن قالب، اگر قسمت خراش و قسمت تاشو تمیز نشده باشد، قطعات کاغذ دیگر دوباره تمیز می شوند.

• 5قسمت ها را به هم بزنید: نقاط را به هم بزنید، و آنها را با یک عدد دقیق از طریق شمارش نور، شمارش و اصلاح فشار دهید.
• 6. بخش خروجی: پس از فشار دادن، نگهدارنده کاغذ بالا به آرامی برای خروجی فشار می دهد.

• 7بخش بسته بندی: با استفاده از فناوری کاغذ ضد فشار، سرعت بلند کردن عملیات چپ و راست دو برابر شده است و هر دو خط واحد و دوگانه در دسترس هستند.

پیکربندی مکانیکی بخش بسته بندی:

(1) Taizhou Haoli کاهش دهنده

(2) سیلندر AirTAC، دریچه سولینوئید

(3) گوانگدونگ Duffy شاخه انتقال قدرت

(4) لانه های هاربین

پیکربندی الکتریکی:

(1) PLC پاناسونیک

(2) کانتاکتور زیمنس

(3) دکمه شنایدر

(4) منبع برق سوئیچ: تایوان MEAN WELL

(5) ، سوئیچ فوتو الکتریکی

(6) ، رله Omron

(7) رابط بین انسان و ماشین Kunlun Tongtai

• 8. پنل کنترل؛ کنترل PLC را اتخاذ می کند و دارای توابع مانند صفر کردن و حافظه است. (PLC همراه با کنترل صفحه لمسی می تواند انتخاب شود)
• 9پیکربندی الکتریکی:

کنترل اصلی کامپیوتر PLC: پاناسونیک

صفحه لمسی: کونلون تونگ تای

منبع برق سوئیچینگ: متوسط خوب

مبدل فرکانس: دلتا

رله ميانگين: اومرون

قطع کننده مدار: زیمنس

تماسگر: زیمنس

سوئیچ فوتو الکتریکی: گروه صنعتی شانگهای

بلوک ترمینال: چینت

• 10پنل کنترل برای هر عمل ماشین کنترل حرکت چپ و راست، افزایش و کاهش صفحه کاغذ و غیره

اصل کار

بخش چسباندن کارتن و بخش چاپ و برش می شود به طور همزمان متصل، استفاده می شود و کار می کند به طوری که کارتونی که چاپ شده است، برش می شود،و یا سوراخ شده می تواند به آرامی وارد بخش چسباندن کارتن شود. دستگاه بالینگ به بخش چسباندن کارتن متصل می شود. هنگامی که کارتون چسباندن، تاختن و اصلاح را به پایان می رساند، پالت ها به بالر منتقل می شوند.بالر دارای یک سنسور فوتو الکتریکی است و سیگنال را به PLC منتقل می کندPLC کنترل عملکرد هر قسمت از بالر.

انتخاب قطعات ماشین:

1. عرضه خودکار چسب ، گردش چسب ، هرگز شکستن چسب ، نیازی به اضافه کردن دستی چسب ، صرفه جویی در زمان و تلاش. مناسب برای همه انواع چسب.

2چرخ پوشش چسب فولاد ضد زنگ، مقاوم در برابر خوردگی، مقاوم در برابر لباس، پوشش چسب به طور مساوی، صرفه جویی در چسب، مقدار چسب مورد استفاده حدود یک سوم از مقدار پوشش چسب دستی است.

3قسمت تاشو مجهز به یک مجموعه چرخ فشار چند گذر قابل تنظیم است که باعث می شود تا تاشو صاف تر و چسباندن زیبا و دقیق تر باشد.

4. بخش شمارش درست کردن انباشت کارتن، و انباشت و خروجی امن، پایدار، دقیق و بدون خطا است. آن را به صورت دیجیتال کنترل و آسان برای کار است.بدون متوقف کردن دستگاه می تواند وارد شود.

مپارامتر آچین

حداکثر سرعت:320 متر/دقیقه

حداکثر تعداد بسته ها:20 بسته

حداکثر اندازه کارتن:۷۰۰ میلی متر*۵۰۰ میلی متر

حداقل اندازه کارتن:195mm*105mm

حداکثر عرض کارتن (از جمله پوشش سوئیچ):1100 میلی متر

حداقل عرض کارتن (از جمله پوشش سوئیچ):۲۴۰ میلی متر

حداکثر ارتفاع انباشت:۳۵۰ میلی متر

حداقل ارتفاع انباشت:80 میلی متر

حداکثر مقدار در هر بسته:50 عدد

حداقل مقدار در هر بسته:10 عدد

کمربند:سیگلین (شرکت مشترک چین و آلمان)

برای مناطق مشخص شده در تصویر،توجه به سوخت گیری منظم و نگهداری "هر نیم ماه یک بار" برای اطمینان از عملکرد طبیعی ماشین و عمر طولانی تر ماشین.

نمودار پایه
