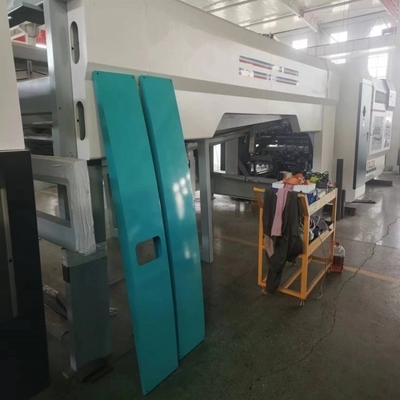

خط تولید کارتون فلیکسو چاپ کردن تاشو ماشین چسباندن دقیق و مرتب

خط تولید کارتون گلو فلیکسو

• مقدمه
• 1. تمام کمربند های حمل کاغذ می توانند به طور مستقل حرکت کنند. کمربند های حمل کاغذ مجهز به چرخ های فشار کاغذ، فن ها و برس ها برای تمیز کردن ضایعات کاغذ تا حد ممکن هستند.دستگاه چرخ راهنما، انتقال کمربند بالا و پایین clamping. الکتریکی چپ و راست راه رفتن، آسان برای تنظیم اندازه
• 2. چرخ چسب: ساخته شده از فولاد ضد زنگ ، با دوام بیشتر و مقاوم در برابر خوردگی. hopper چسب مجهز به راهنمای خطی است ، که تنظیم موقعیت را راحت تر و دقیق تر می کند.
• 3. قسمت تاشو: عملکرد اصلی این است که کارتون را به پایین بکشید و از صفحه اصلاح برای اصلاح خط فشار برای بار دوم استفاده کنید تا کارتون را به یک جعبه استاندارد بکشید.
• 4برای تمیز کردن قالب، اگر قسمت خراش و قسمت تاشو تمیز نشده باشد، قطعات کاغذ دیگر دوباره تمیز می شوند.

• 5قسمت ها را به هم بزنید: نقاط را به هم بزنید، و آنها را با تعداد دقیق از طریق شمارش نور، شمارش و اصلاح فشار دهید.
• 6. بخش خروجی: پس از فشار دادن، نگهدارنده کاغذ بالا به آرامی برای خروجی فشار می دهد.

• 7بخش بسته بندی: با استفاده از فناوری کاغذ ضد فشار، سرعت بلند کردن عملیات چپ و راست دو برابر شده است و هر دو خط واحد و دوگانه در دسترس هستند.
• 8. پنل کنترل؛ کنترل PLC را اتخاذ می کند و دارای توابع مانند صفر کردن و حافظه است. (PLC همراه با کنترل صفحه لمسی می تواند انتخاب شود)
• 9پیکربندی الکتریکی:

کنترل اصلی کامپیوتر PLC: پاناسونیک

صفحه لمسی: کونلون تونگ تای

منبع برق سوئیچینگ: متوسط خوب

مبدل فرکانس: دلتا

رله ميانگين: اومرون

قطع کننده مدار: زیمنس

تماسگر: زیمنس

سوئیچ فوتو الکتریکی: گروه صنعتی شانگهای

بلوک ترمینال: چینت

• 10پنل کنترل برای هر عمل ماشین کنترل حرکت چپ و راست، افزایش و کاهش صفحه کاغذ و غیره

اصل کار

بخش چسباندن کارتن و بخش چاپ و برش می شود به طور همزمان متصل، استفاده می شود و کار می کند به طوری که کارتونی که چاپ شده است، برش می شود،و یا سوراخ شده می تواند به آرامی وارد بخش چسباندن کارتن شود. دستگاه بالینگ به بخش چسباندن کارتن متصل می شود. هنگامی که کارتون چسباندن، تاختن و اصلاح را به پایان می رساند، پالت ها به بالر منتقل می شوند.بالر دارای یک سنسور فوتو الکتریکی است و سیگنال را به PLC منتقل می کندPLC کنترل عملکرد هر قسمت از بالر.

مپارامتر آچین

حداکثر سرعت:320 متر/دقیقه

حداکثر تعداد بسته ها:20 بسته

حداکثر اندازه کارتن:۷۰۰ میلی متر*۵۰۰ میلی متر

حداقل اندازه کارتن:195mm*105mm

حداکثر عرض کارتن (از جمله پوشش سوئیچ):1100 میلی متر

حداقل عرض کارتن (از جمله پوشش سوئیچ):۲۴۰ میلی متر

حداکثر ارتفاع انباشت:۳۵۰ میلی متر

حداقل ارتفاع انباشت:80 میلی متر

حداکثر مقدار در هر بسته:50 عدد

حداقل مقدار در هر بسته:10 عدد

کمربند:سیگلین (شرکت مشترک چین و آلمان)

برای مناطق مشخص شده در تصویر،توجه به سوخت گیری منظم و نگهداری "هر نیم ماه یک بار" برای اطمینان از عملکرد طبیعی ماشین و عمر طولانی تر ماشین.

نمودار پایه

ضمیمه 1

مواردی که باید توسط خریدار آماده شوند:

1وقتي ماشين رسيد، فورتک 5 تا 8 تن آماده کنيد.

2. مکان های مربوطه رو آماده کنین

3کابل برق اصلی و گاز رو آماده کنین

4کمک از طرف پرسنل امنيتي

5کارتون رو آماده کن و ماشین رو امتحان کن

ضمیمه2

عملیات امن:

1قبل از شروع کار، باید لباس و کفش کاری بپوشید، دکمه ها و دستبندها را محکم ببندید و مواردی را که به راحتی می افتند، در جیب خود قرار ندهید.

2پس از ورود خدمه به محل کار، بررسی کنید که افراد یا زباله ها در محدوده عملکرد تجهیزات وجود ندارند. پوشش محافظ بر روی تجهیزات باید سالم باشد و گسسته نباشد.

3. قبل از شروع تجهیزات باید زنگ بزند و زنگ هشدار باید صدا شود. فقط پس از تأیید مجدد اینکه هیچ کس در محدوده کار نیست ، دستگاه می تواند شروع شود.

4هنگامی که تجهیزات در حال کار هستند، به شدت ممنوع است که تمام سطوح کاری را با دست ها لمس کنید و نگهداری و پاک کردن کار مجاز نیست.اجازه عبور از قسمت های در حال حرکت را ندارد.

5اعضای خدمه باید به طور دقیق به پست های خود مطابق با تقسیم کار پایبند باشند و از ترک پست ها یا ترک پست های خود بدون اجازه منع شده اند.آنها باید همیشه به عملکرد تجهیزات توجه کنند..

6هنگامی که تجهیزات در حال کار هستند، به شدت ممنوع است که تمام سطوح کاری را با دست ها لمس کنید و نگهداری و پاک کردن کار مجاز نیست.اجازه عبور از قسمت های در حال حرکت را ندارد.

7اعضای خدمه باید به طور دقیق به پست های خود مطابق با تقسیم کار پایبند باشند و از ترک پست ها یا ترک پست های خود بدون اجازه منع شده اند.آنها باید همیشه به عملکرد تجهیزات توجه کنند..

اگه يه ناهنجاري پيدا شد، فوراً دستگاه رو خاموش کنيد.

8در هنگام کار، هیچ کس اجازه ندارد در اطراف تجهیزات بازی کند یا صداهای بلند ایجاد کند.

9در طول فرآیند کار، محل کار باید تمیز و صاف باشد. اطمینان حاصل کنید که در اطراف دستگاه هرج و مرج وجود ندارد. ابزارها و قطعات باید در مکان های تعیین شده قرار گیرند.

10در صورت وقوع حادثه، هر کسی می تواند بر روی سوئیچ توقف اضطراری فشار آورد.
