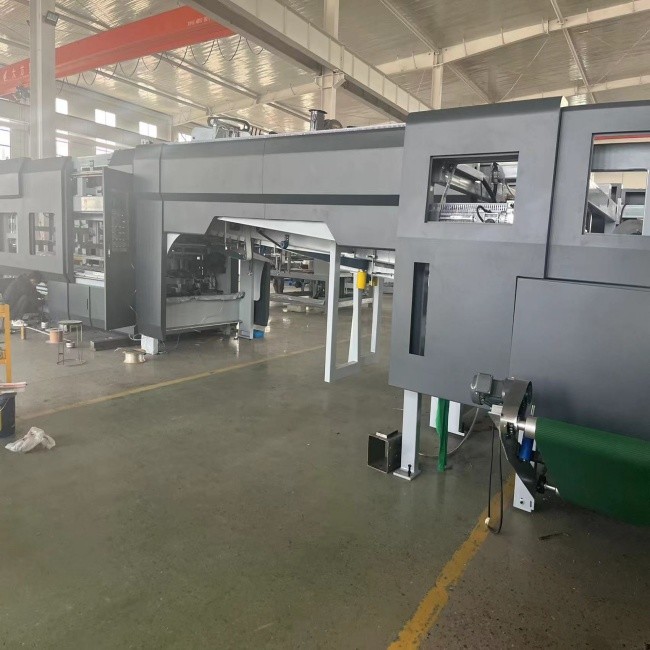

FFG فلیکسو چاپ کردن تاشو گلویر ماشین ساخت کیس

خط تولید کارتون گلو فلیکسو

حداکثر سرعت رانندگی: 350 متر/دقیقه

حداکثر سرعت بسته بندی:20 بسته/ دقیقه

مشخصات تجهیزات:

• مقدمه
• 1. تمام کمربند های حمل ورق می توانند به طور مستقل حرکت کنند. کمربند های حمل ورق مجهز به چرخ های فشار ورق، فن ها و برس ها برای تمیز کردن ضایعات کاغذ به بیشترین میزان هستند.دستگاه چرخ راهنما، انتقال کمربند بالا و پایین clamping. الکتریکی چپ و راست راه رفتن، آسان برای تنظیم اندازه
• 2. چرخ چسب: ساخته شده از فولاد ضد زنگ، با دوام بیشتر و مقاوم در برابر خوردگی. hopper چسب مجهز به راهنمای خطی است، که تنظیم موقعیت را راحت تر و دقیق تر می کند.
• 3. قسمت تاشو: عملکرد اصلی این است که کارتون را به پایین بکشید و از صفحه اصلاح برای اصلاح خط فشار برای بار دوم استفاده کنید تا کارتون را به یک جعبه استاندارد بکشید.
• 4برای تمیز کردن قالب، اگر قسمت خراش و قسمت تاشو تمیز نشده باشد، قطعات کاغذ دیگر دوباره تمیز می شوند.

• 5قسمت ها را به هم بزنید: نقاط را به هم بزنید، و آنها را با یک عدد دقیق از طریق شمارش نور، شمارش و اصلاح فشار دهید.
• 6. بخش خروجی: پس از فشار دادن، نگهدارنده کاغذ بالا به آرامی برای خروجی فشار می دهد.

پیکربندی مکانیکی بخش بسته بندی:

(1) Taizhou Haoli کاهش دهنده

(2) سیلندر AirTAC، دریچه سولینوئید

(3) گوانگدونگ Duffy شاخه انتقال قدرت

(4) لانه های هاربین

پیکربندی الکتریکی:

(1) PLC پاناسونیک

(2) کانتاکتور زیمنس

(3) دکمه شنایدر

(4) منبع برق سوئیچ: تایوان MEAN WELL

(5) ، سوئیچ فوتو الکتریکی

(6) ، رله Omron

(7) رابط بین انسان و ماشین Kunlun Tongtai

• 8. پنل کنترل؛ کنترل PLC را اتخاذ می کند و دارای توابع مانند صفر کردن و حافظه است. (PLC همراه با کنترل صفحه لمسی می تواند انتخاب شود)
• 9پنل کنترل برای هر عمل ماشین کنترل حرکت چپ و راست، افزایش و کاهش صفحه کاغذ و غیره

انتخاب قطعات ماشین:

1. عرضه خودکار چسب ، گردش چسب ، هرگز شکستن چسب ، نیازی به اضافه کردن دستی چسب ، صرفه جویی در زمان و تلاش. مناسب برای همه انواع چسب.

2چرخ پوشش چسب فولاد ضد زنگ، مقاوم در برابر خوردگی، مقاوم در برابر لباس، پوشش چسب به طور مساوی، صرفه جویی در چسب، مقدار چسب مورد استفاده حدود یک سوم از مقدار پوشش چسب دستی است.

3قسمت تاشو مجهز به یک مجموعه چرخ فشار چند گذر قابل تنظیم است که باعث می شود تا تاشو صاف تر و چسباندن زیبا و دقیق تر باشد.

4. بخش شمارش درست کردن انباشت کارتن، و انباشت و خروجی امن، پایدار، دقیق و بدون خطا است. آن را به صورت دیجیتال کنترل و آسان برای کار است.بدون متوقف کردن دستگاه می تواند وارد شود.

مپارامتر آچین

حداکثر سرعت:320 متر/دقیقه

حداکثر تعداد بسته ها:20 بسته

حداکثر اندازه کارتن:۷۰۰ میلی متر*۵۰۰ میلی متر

حداقل اندازه کارتن:195mm*105mm

حداکثر عرض کارتن (از جمله پوشش سوئیچ):1100 میلی متر

حداقل عرض کارتن (از جمله پوشش سوئیچ):۲۴۰ میلی متر

حداکثر ارتفاع انباشت:۳۵۰ میلی متر

حداقل ارتفاع انباشت:80 میلی متر

حداکثر مقدار در هر بسته:50 عدد

حداقل مقدار در هر بسته:10 عدد

کمربند:سیگلین (شرکت مشترک چین و آلمان)

برای مناطق مشخص شده در تصویر،توجه به سوخت گیری منظم و نگهداری "هر نیم ماه یک بار" برای اطمینان از عملکرد طبیعی ماشین و عمر طولانی تر ماشین.

نمودار پایه

ضمیمه

عملیات امن:

1قبل از شروع کار، باید لباس و کفش کاری بپوشید، دکمه ها و دستبندها را محکم ببندید و مواردی را که به راحتی می افتند، در جیب خود قرار ندهید.

2پس از ورود خدمه به محل کار، بررسی کنید که افراد یا زباله ها در محدوده عملکرد تجهیزات وجود ندارند. پوشش محافظ بر روی تجهیزات باید سالم باشد و نه گسسته باشد.

3. قبل از شروع تجهیزات باید زنگ بزند و زنگ هشدار باید صدا شود. فقط پس از تأیید مجدد اینکه هیچ کس در محدوده کار نیست ، دستگاه می تواند شروع شود.

4هنگامی که تجهیزات در حال کار هستند، به شدت ممنوع است که تمام سطوح کاری را با دست ها لمس کنید و نگهداری و پاک کردن کار مجاز نیست.اجازه عبور از قسمت های در حال حرکت را ندارد.

5اعضای خدمه باید به طور دقیق به پست های خود مطابق با تقسیم کار پایبند باشند و از ترک پست ها یا ترک پست های خود بدون اجازه منع شده اند.آنها باید همیشه به عملکرد تجهیزات توجه کنند..

6هنگامی که تجهیزات در حال کار هستند، به شدت ممنوع است که تمام سطوح کاری را با دست ها لمس کنید و نگهداری و پاک کردن کار مجاز نیست.اجازه عبور از قسمت های در حال حرکت را ندارد.

7اعضای خدمه باید به طور دقیق به پست های خود مطابق با تقسیم کار پایبند باشند و از ترک پست ها یا ترک پست های خود بدون اجازه منع شده اند.آنها باید همیشه به عملکرد تجهیزات توجه کنند..

اگه يه ناهنجاري پيدا شد، فوراً دستگاه رو خاموش کنيد.

8در هنگام کار، هیچ کس اجازه ندارد در اطراف تجهیزات بازی کند یا صداهای بلند ایجاد کند.

9در طول فرآیند کار، محل کار باید تمیز و صاف باشد. اطمینان حاصل کنید که در اطراف دستگاه هرج و مرج وجود ندارد. ابزارها و قطعات باید در مکان های تعیین شده قرار گیرند.

10در صورت وقوع حادثه، هر کسی می تواند بر روی سوئیچ توقف اضطراری فشار آورد.
