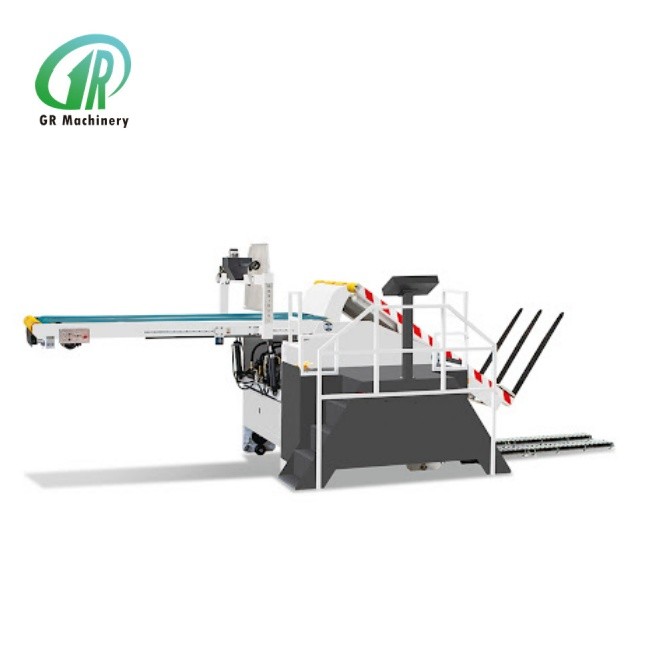

مدل تولیدی 1228 ماشین پیش تغذیه کاملا خودکار کنترل کامپیوتر صفحه لمسی

مدل 1228 ماشین پیش تغذیه کاملا اتوماتیک

مشخصات مکانیکی:

1حداکثر اندازه ورق تغذیه: 1200x2800mm

2حداقل اندازه ورق تغذیه: 260x755mm

3حداکثر ارتفاع بارگذاری کاغذ: 2000mm

4حداکثر وزن کاغذ: 1200kg

5حداکثر سرعت تغذیه کاغذ:

(ضخامت کارتن کمتر از 4 میلی متر ≥ 420 ورق/دقیقه)

(ضخامت کارتونی کمتر از 8 میلی متر ≥ 300 ورق/دقیقه)

6الزامات حداکثر سرعت:

a. ارتفاع بارگذاری کاغذ > 1600mm یا بیشتر

ب. تعداد پشتهای کاغذی در هر صفحه باید در یک پشته باشد.

c. الزامات خم شدن کارت: 5٪ در جهت عرض کاغذ (1000 میلی متر اجازه خم شدن در عرض 50 میلی متر را می دهد).

d. سطح چاپ کارتونی باید از یک طرف باشد.

e. حداقل یک ورق کاغذ باید در مسیر قدرت در انتهای جلو چنگال تغذیه کننده کاغذ نگه داشته شود.

7. فورک شیفت رورس قدرت هیدرولیک درایو

8. نقاله افقی قدرت بلند کردن هیدرولیک درایو

9روش تغذيه کاغذ: يك دسته

10روش تغذیه کاغذ: لوژستیک خزنده الکتریکی (تثبیت شده در زمین)

11. یک کلیک ترتیب و عملکرد حافظه سفارش.

12عملکرد آماده سازی هیدرولیکی (خودکارانه آماده سازی بیش از زمان تنظیم شده)

13تنظیم پارامترهای مربوطه رابط انسان-ماشین

14نمایش متن غیر طبیعی می تواند به راحتی و به سرعت از بین برود.

15مخزن سوخت ضد شوکه

دستورالعمل های اصلی پیکربندی:

1. نوار حمل و نقل کارتونی را به بخش تغذیه کاغذ انباشته می فرستد. بعد از عبور از بخش تغذیه کاغذ انباشته،کارتون به طور خودکار به شکل مقیاس ماهی تنظیم می شود.، و از طریق کمربند قطعه حمل افقی به بخش تغذیه کاغذ دستگاه چسباندن و میخک زدن همه در یک ارسال می شود.

2دستگاه های تراز خودکار در هر دو طرف قطعات حمل شده وجود دارد و دستگاه تراز را می توان به صورت الکتریکی تنظیم کرد (طریق تراز 100 میلی متر).

3. انتهای جلو کمربند حمل افقی مجهز به یک دستگاه قطعی قطعی کاغذ است که سرعت تحویل را با توجه به سرعت خودرو تنظیم می کند.

4. کل دستگاه می تواند به صورت طولی حرکت کند.

5حمل و نقل خط حمل افقی به طور خودکار توسط فتو الکتریکی کنترل می شود.

6لوازم لوژستیکی خزنده قدرت که از ماشین کامل پشتیبانی می کند باید توسط کارخانه تجهیزات تامین شود.

7کنترل کامپیوتر با صفحه لمسی

نکات فنی:

1کنترل و رابط هوشمند:

a. کنترل دیجیتالی حرکت اندازه سفارش جایگزینی برای اطمینان از دقت تنظیم.

b. این ماشین می تواند به سیستم مدیریت تولید برای اتصال هوشمند و تنظیم خودکار سفارش متصل شود.

2مجهز به بخش حمل افقی:

a. قاب ناقل افقی دارای عملکرد تلسکوپی است و به طور خودکار توسط کنترل سرو تنظیم می شود.

3مجهز به مکانیسم بلند کردن پلتفرم:

a. این پلت فرم دارای یک عملکرد سوئیچ بالا و پایین است تا از گیر شدن کارتون به دلیل یک شکاف بزرگ در اولین دور تغذیه کاغذ پس از تنظیم ترتیب جلوگیری کند.

ب. دستگاه ردیابی سوئیچ به طور خودکار توسط رادیو و تلویزیون کنترل می شود.

4. چنگال شیفتگ یک نوع چنگال دندان است:

a. کارخانه به طور مستقل از لجستیک خزنده های الکتریکی پشتیبانی می کند (در زمین ثابت)

5دستگاه تراز حرکت پذیر متداول در گانتری:

a. دستگاه مجهز به یک دستگاه پیشانی است که کارتونی را در یک ماهی می کشد.

شکل مقیاس برای تسهیل ورود مداوم کارتون به بخش تغذیه کاغذ.

ب. دستگاه توقف جلویی یک نوع گانتری است که به جلو و عقب حرکت می کند، با ساختار منطقی و جمع و جور و تنظیم آسان.

c. یک عملکرد دو طرفه در هر دو طرف از پیشاپیش جلو اضافه شده است تا کارتونی را که در بخش ذخیره سازی کاغذ استایل شده است، به هم متصل کند. تحت عمل پیشاپیش جلو،کارتونی که افقی اضافه می شود به پوسته ماهی تبدیل می شود و به خوبی به بخش تغذیه کاغذ منتقل می شود..

6. بلند کردن چنگال: بلند کردن و پایین آوردن چنگال توسط یک سرو موتور مستقل کنترل می شود

لیست اصلی برون سپاری ماشین:

1سیستم هیدرولیکی:

a. برند مخزن سوخت --- FQS

b. قدرت واحد هیدرولیک ---11HP

روش خنک کننده تحت فشار روغن --- خنک کننده با هوا

d. مارک شیر های هیدرولیکی ---Yuken (YUKEN، ژاپن)

e. برند بطری --- FQS

f. ظرفیت مخزن سوخت ---200L

2سیستم کنترل الکترونیک:

a. مارک PLC --- Panasonic

ب. رابط کاربری --- رابط انسان-ماشین (وضع لمس)

c. متن نشان دادن نقطه خطا

d. مارک قطعات کنترل ---Schneider

3لوازم:

a. ریل راهنمای خطی --- نقره

ب. موتور کاهش دهنده موتور --- شنگ بانگ

c. مبدل فرکانس --- دلتا

d. قطعات اصلی پنوماتیک --- Airtac

e. سوئیچ نزدیکی، سوئیچ فوتو الکتریکی --- Omron/Autonics

f.موتور سرو --- یاسکاوا، ژاپن
