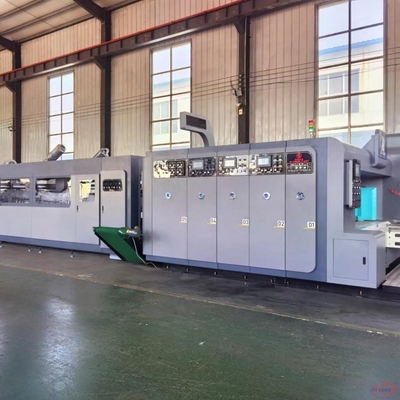

دستگاه اصلاح جعبه با فرکانس بالا FFG Flexo Printing Folding Gluer Case Making Machine

خط تولید کارتون گلو فلیکسو

حداکثر سرعت رانندگی: 350 متر/دقیقه

حداکثر سرعت بسته بندی:20 بسته/ دقیقه

هدف و ویژگی ها:

• سيستم کنترل سي ان سي، نمايش خطا، کنترل توليد، نگهداري از راه دور
• سیستم تشخیص و موقعیت مکانی اتوماتیک، سیستم درایو بارگذاری سریع صفحه، تغییر سریع صفحه.
• جعبه گرد و غبار گسترده، دستگاه ضد استاتیک، جمع آوری گرد و غبار مرکزی، محافظت از فشار، حذف موثر گرد و غبار.
• استفاده می کند گیره های زمین دقیق فولاد آلیاژ برای انتقال چرخ مکش و محرک برای اطمینان از دقت و طول عمر.
• دو صندلی "تشکیل، شکاف" با سیستم چرخ هدایت و تنظیم دقیق، سیم ضد انفجار، انعطاف و تاثیرات شکل گیری عالی.
• "بالا و پایین" سیستم جمع آوری کاغذ با سرعت بالا و بازیافت، محافظت در برابر سایش سطح، بهره وری تولید بالا.
• قطعات الکتریکی، لاغرهای گیرنده و غیره از مارک های بین المللی استفاده می کنند که توسط CE اروپایی گواهی شده است.

واحد شمارش خروجی:

• سیستم جمع آوری "بالا و پایین" برای محافظت موثر در برابر سایش سطح، سازگاری تولید بالا.
• تثبيت جعبه فرکانس بالا، سقوط کاغذ با کمک فن، صاف کردن پنوماتيک، انتقال گردش.
• کنترل چند محرک سرو-سرعت بالا شمارش انباشت بازیافت جمع آوری سیستم، اطمینان از بهره وری بالا.
• خروجی کمربند حمل کننده برای واحد شمارش، کمک رول فشار کاغذ، فاصله کاغذ قابل تنظیم الکتریکی.
• تنظیم الکتریکی حرکت افقی برای واحد خروجی شمارش

واحد تاشو:

• بازوی پل جعبه تاشو با قدرت بالا برای اطمینان از دقت تاشو و ثبات در سرعت بالا.
• از یک سیستم حرکت جانبی هم زمان خطی استفاده می کند، با حمایت پل با قدرت بالا در وسط برای جابجایی صاف.
• سیستم رولر راهنمای لاستیکی با فاصله قابل تنظیم، محافظت در برابر آسیب فشرده سازی، به طور موثر حل مشکلات جم کاغذ.
• سیستم چرخ هدایت شکل دهی تاشو، با میله های راهنما برای کمک، اثر تاشو خوب با حمل کمربند بالا و پایین.
• انتقال کمربند مکش عقب، موتور مستقل در هر دو طرف برای اصلاح انحراف به طور موثر.

واحد انتقال:

• کنترل متصل به CNC، تنظیم آسان و سریع.
• دستگاه رولر فشار هدایت انعطاف پذیر، انتقال بند بند بالا و پایین.
• دستگاه های چندگانه برای حذف زباله: چاقوی هوا، برس، برس برقی، اثر بسیار خوبی برای حذف زباله.
• سیستم چسب قابل تنظیم دمای ثابت، حفظ دمای ثابت چسب برای ویژگی های مطلوب چسب.
• سیستم چرخ چسب بزرگ سوراخ میش، چسبیدن پایدار، مقدار چسب کنترل شده، موقعیت تنظیم شده الکتریکی.

مشخصات تجهیزات:

• مقدمه
• 1. تمام کمربند های حمل ورق می توانند به طور مستقل حرکت کنند. کمربند های حمل ورق مجهز به چرخ های فشار ورق، فن ها و برس ها برای تمیز کردن ضایعات کاغذ به بیشترین میزان هستند.دستگاه چرخ راهنما، انتقال کمربند بالا و پایین clamping. الکتریکی چپ و راست راه رفتن، آسان برای تنظیم اندازه
• 2. چرخ چسب: ساخته شده از فولاد ضد زنگ، با دوام بیشتر و مقاوم در برابر خوردگی. hopper چسب مجهز به راهنمای خطی است، که تنظیم موقعیت را راحت تر و دقیق تر می کند.
• 3. قسمت تاشو: عملکرد اصلی این است که کارتون را به پایین بکشید و از صفحه اصلاح برای اصلاح خط فشار برای بار دوم استفاده کنید تا کارتون را به یک جعبه استاندارد بکشید.
• 4برای تمیز کردن قالب، اگر قسمت خراش و قسمت تاشو تمیز نشده باشد، قطعات کاغذ دیگر دوباره تمیز می شوند.

• 5قسمت ها را به هم بزنید: نقاط را به هم بزنید، و آنها را با یک عدد دقیق از طریق شمارش نور، شمارش و اصلاح فشار دهید.
• 6. بخش خروجی: پس از فشار دادن، نگهدارنده کاغذ بالا به آرامی برای خروجی فشار می دهد.

پیکربندی مکانیکی بخش بسته بندی:

(1) Taizhou Haoli کاهش دهنده

(2) سیلندر AirTAC، دریچه سولینوئید

(3) گوانگدونگ Duffy شاخه انتقال قدرت

(4) لانه های هاربین

پیکربندی الکتریکی:

(1) PLC پاناسونیک

(2) کانتاکتور زیمنس

(3) دکمه شنایدر

(4) منبع برق سوئیچ: تایوان MEAN WELL

(5) ، سوئیچ فوتو الکتریکی

(6) ، رله Omron

(7) رابط بین انسان و ماشین Kunlun Tongtai

• 8. پنل کنترل؛ کنترل PLC را اتخاذ می کند و دارای توابع مانند صفر کردن و حافظه است. (PLC همراه با کنترل صفحه لمسی می تواند انتخاب شود)
• 9پنل کنترل برای هر عمل از ماشین کنترل حرکت چپ و راست، بالا رفتن و سقوط صفحه کاغذ، و غیره

مپارامتر آچین

حداکثر سرعت:320 متر/دقیقه

حداکثر تعداد بسته ها:20 بسته

حداکثر اندازه کارتن:۷۰۰ میلی متر*۵۰۰ میلی متر

حداقل اندازه کارتن:195mm*105mm

حداکثر عرض کارتن (از جمله پوشش سوئیچ):1100 میلی متر

حداقل عرض کارتن (از جمله پوشش سوئیچ):۲۴۰ میلی متر

حداکثر ارتفاع انباشت:۳۵۰ میلی متر

حداقل ارتفاع انباشت:80 میلی متر

حداکثر مقدار در هر بسته:50 عدد

حداقل مقدار در هر بسته:10 عدد

کمربند:سیگلین (شرکت مشترک چین و آلمان)
