NC-100 چاقوهای مارپیچ برش NC

دستگاه برش متقاطع کاغذ راه راه که به عنوان دستگاه برش متقاطع نیز شناخته می شود، در دسته ماشین آلات پردازش کارتن قرار می گیرد. در خط تولید مقوای راه راه، دستگاه برش کاغذ راه راه تجهیزاتی است که برای برش مقوا به محصولات نهایی استفاده می شود. عملکرد فنی و تنظیم تجهیزات آن به طور مستقیم بر دقت اندازه برش نهایی، شکستن چین ها و صافی و ظاهر لبه های برش مقوای تمام شده تأثیر می گذارد.


دستگاه برش کاغذ راه راه یکی از دستگاه های مستقل ضروری در خط تولید مقوا راه راه است. دو نوع ماشین برش متقاطع بر اساس روش کنترل انتقال وجود دارد: ماشین های برش مقطعی مکانیکی و ماشین های برش متقاطع با کامپیوتر. ماشین های برش متقاطع کنترل شده توسط کامپیوتر از طریق کامپیوترهای کنترل صنعتی کار می کنند. آنها مقوا را با کنترل چرخش میل چاقو بر اساس طول از پیش تعیین شده برش می دهند. همراه با گیربکس مکانیکی دقیق، این ماشین ها می توانند خطاهای برش را در محدوده ± 1 میلی متر حفظ کنند. ماشین های برش متقاطع با کنترل کامپیوتری شامل ماشین های برش متقاطع چاقوی حلزونی و ماشین های برش متقاطع چاقوی مستقیم می باشد. دستگاه های برش متقاطع چاقوی حلزونی برای برش با سرعت بالا مقوای ضخیم مناسب تر هستند و برش های صاف و طول عمر تیغه ها را بیشتر می کنند.

ویژگی ساختاری:

• این می تواند سفارشات 200 واحد را ذخیره کند، مشخصات کاتر را به سرعت و با دقت جایگزین کند، سفارشات را بدون توقف تغییر دهد، و رایانه های شبکه را قادر می سازد مدیریت تولید را تسهیل کنند.
• چرخ دنده های درایو شفت چاقو عبارتند از سخت شدن القایی فولاد آهنگری دقیق، انتقال بدون واکنش، اتصال بدون کلید پیشرفته، دقت انتقال بالا.
• دستگاه برش ساختار مارپیچی چاقوی تیغه فولادی جلوی منبت کاری شده، چاقوی دندانه دار را اتخاذ می کند. قیچی، قیچی، نیروی برشی، عمر طولانی تیغه
• غلتک های اطراف تغذیه به روش صفحه دنده خورشیدی، تحویل صاف، فشار یکنواخت، له شدن آسان تخته صفحه یا ایجاد انسداد استفاده می شوند.
• این مدل ذخیره انرژی ترمز (ترمز غیر دینامیکی) است، بنابراین مصرف انرژی در فرآیند تولید، میانگین مصرف برق 1/3 دستگاه برش معمولی NC است، و بیش از 70٪ در مصرف انرژی صرفه جویی می کند تا به هدف صرفه جویی در هزینه برسد.
• چرخ دنده بدون شکاف قابل تنظیم دقیق برای اطمینان از درگیری دقیق تیغه، تعادل در حال اجرا.
• استفاده از پمپ روغن و فیلتر مستقل با دو توزیع مس در هر موقعیت دنده روغن، روانکاری و خنک کننده
• غلتک چاقو: مواد فولادی جعلی با کیفیت خوب، متعادل، با ثبات خوب.

پارامترهای قطر غلتک:

• فاصله مرکز محور چاقو: 216 میلی متر
• قبل از قطر غلتک انتقال پایین 156 میلی متر
• بعد از قطر غلتک انتقال پایین: 156 میلی متر
• قطر غلتک جلوی صفحه: 70 میلی متر
• قطر غلتک جلوی صفحه: 70 میلی متر

توجه: بعد از اینکه همه غلتک‌ها آسیاب شدند، روکش کروم سخت در قسمت (به جز زیر محور چاقو) روکش شده است.

موتورهای قدرت و پارامترهای الکتریکی:

• قدرت موتور درایو اصلی: 18.5 کیلو وات سروو سنکرون کامل AC
• قدرت موتور قبل و بعد از تغذیه: 3 کیلو وات (کنترل فرکانس)
• قدرت موتور پمپ روغن روانکاری: 0.25 کیلو وات

قطعات، مواد اولیه و مبدا عمدتا خریداری شده:

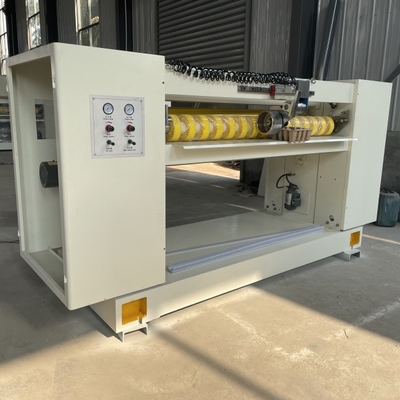

عکس جزئیات ماشین







شرکت ما

بسته بندی محصول
