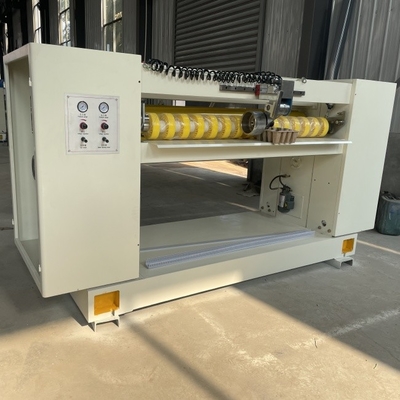

NC کتر برای خط تولید کارتونی لوله دار

NC-100 چاقوهای مارپیچ برش NC

دستگاه برش متقاطع کاغذ راه راه که به عنوان دستگاه برش متقاطع نیز شناخته می شود، در دسته ماشین آلات پردازش کارتن قرار می گیرد. در خط تولید مقوای راه راه، دستگاه برش کاغذ راه راه تجهیزاتی است که برای برش مقوا به محصولات نهایی استفاده می شود. عملکرد فنی و تنظیم تجهیزات آن به طور مستقیم بر دقت اندازه برش نهایی، شکستن چین ها و صافی و ظاهر لبه های برش مقوای تمام شده تأثیر می گذارد.


دستگاه برش کاغذ راه راه یکی از دستگاه های مستقل ضروری در خط تولید مقوا راه راه است. دو نوع ماشین برش متقاطع بر اساس روش کنترل انتقال وجود دارد: ماشین های برش مقطعی مکانیکی و ماشین های برش متقاطع با کامپیوتر. ماشین های برش متقاطع کنترل شده توسط کامپیوتر از طریق کامپیوترهای کنترل صنعتی کار می کنند. آنها مقوا را با کنترل چرخش میل چاقو بر اساس طول از پیش تعیین شده برش می دهند. همراه با گیربکس مکانیکی دقیق، این ماشین ها می توانند خطاهای برش را در محدوده ± 1 میلی متر حفظ کنند. ماشین های برش متقاطع با کنترل کامپیوتری شامل ماشین های برش متقاطع چاقوی حلزونی و ماشین های برش متقاطع چاقوی مستقیم می باشد. دستگاه های برش متقاطع چاقوی حلزونی برای برش با سرعت بالا مقوای ضخیم مناسب تر هستند و برش های صاف و طول عمر تیغه ها را بیشتر می کنند.

کاربرد و ویژگی ها:

1. سرعت طراحی: 100-150 متر در دقیقه. عرض موثر: 1400-2200 میلی متر

2. می تواند 200 مجموعه سفارشات را ذخیره کند و امکان تغییرات سریع و دقیق در مشخصات برش کاغذ را بدون توقف دستگاه فراهم می کند. همچنین می تواند برای مدیریت تولید راحت به یک شبکه کامپیوتری متصل شود.

3. چرخ دنده های محرک شفت چاقو از مواد فولادی آهنگری دقیق با خاموش کردن فرکانس بالا ساخته شده اند که انتقال بدون واکنش را به دست می آورند. روش های پیشرفته اتصال بدون درز برای دقت انتقال بالا استفاده می شود.

4. تیغه های دستگاه برش متقاطع دارای ساختار تیغه مارپیچ فولادی منبت کاری شده با شکل تیغه دندانه دار هستند. برش نوع قیچی منجر به حداقل نیروی برش و عمر طولانی تیغه می شود.

5. هر دو چرخ تغذیه کاغذ جلو و عقب از روش کاغذ فشاری چرخ دنده خورشیدی استفاده می کنند که از انتقال صاف و یکنواخت بدون آسیب رساندن به برد یا ایجاد انسداد اطمینان حاصل می کند.

6. این دستگاه از ترمز احیا کننده (ترمز غیر مصرف کننده انرژی) استفاده می کند که منجر به مصرف کم انرژی در طول تولید می شود. میانگین مصرف برق یک سوم دستگاه برش NC معمولی است که بیش از 70 درصد صرفه جویی می کند و به اهداف صرفه جویی در هزینه دست می یابد.

ویژگی های عملکردی:

• تمام چرخ دنده های این دستگاه از فولاد با کیفیت بالا زمینی شده اند که انتقال صاف، صدای کم و طول عمر طولانی را تضمین می کند.
• ساختار پیشرفته نگهدارنده تیغه امکان تنظیم آسان را فراهم می کند، با شفت چاقو برای تعادل ایستا و عملکرد صاف درمان می شود.
• مکانیزم انتقال دستگاه از یک پمپ روانکاری برای روانکاری در گردش استفاده می کند.
• مجهز به یک سیستم کامپیوتری نسل جدید از تایوان یا آلمان است که عملکرد عالی و عملکرد طولانی مدت بدون مشکل را ارائه می دهد.
• کاربران می توانند بین تیغه های وارداتی و تولید داخل یکی را انتخاب کنند.
• مناسب برای خطوط تولید مقوای راه راه سه، پنج یا هفت لایه.

ویژگی ساختاری:

• این می تواند سفارشات 200 واحد را ذخیره کند، مشخصات کاتر را به سرعت و با دقت جایگزین کند، سفارشات را بدون توقف تغییر دهد، و رایانه های شبکه را قادر می سازد مدیریت تولید را تسهیل کنند.
• چرخ دنده های درایو شفت چاقو عبارتند از سخت شدن القایی فولاد آهنگری دقیق، انتقال بدون واکنش، اتصال بدون کلید پیشرفته، دقت انتقال بالا.
• دستگاه برش ساختار مارپیچی چاقوی تیغه فولادی جلوی منبت کاری شده، چاقوی دندانه دار را اتخاذ می کند. قیچی، قیچی، نیروی برشی، عمر طولانی تیغه
• غلتک های اطراف تغذیه به روش صفحه دنده خورشیدی، تحویل صاف، فشار یکنواخت، له شدن آسان تخته صفحه یا ایجاد انسداد استفاده می شوند.
• این مدل ذخیره انرژی ترمز (ترمز غیر دینامیکی) است، بنابراین مصرف انرژی در فرآیند تولید، میانگین مصرف برق 1/3 دستگاه برش معمولی NC است، و بیش از 70٪ در مصرف انرژی صرفه جویی می کند تا به هدف صرفه جویی در هزینه برسد.
• چرخ دنده بدون شکاف قابل تنظیم دقیق برای اطمینان از درگیری دقیق تیغه، تعادل در حال اجرا.
• استفاده از پمپ روغن و فیلتر مستقل با دو توزیع مس در هر موقعیت دنده روغن، روانکاری و خنک کننده
• غلتک چاقو: مواد فولادی جعلی با کیفیت خوب، متعادل، با ثبات خوب.

پارامترهای قطر غلتک:

• فاصله مرکز محور چاقو: 216 میلی متر
• قبل از قطر غلتک انتقال پایین 156 میلی متر
• بعد از قطر غلتک انتقال پایین: 156 میلی متر
• قطر غلتک جلوی صفحه: 70 میلی متر
• قطر غلتک جلوی صفحه: 70 میلی متر
